Тип

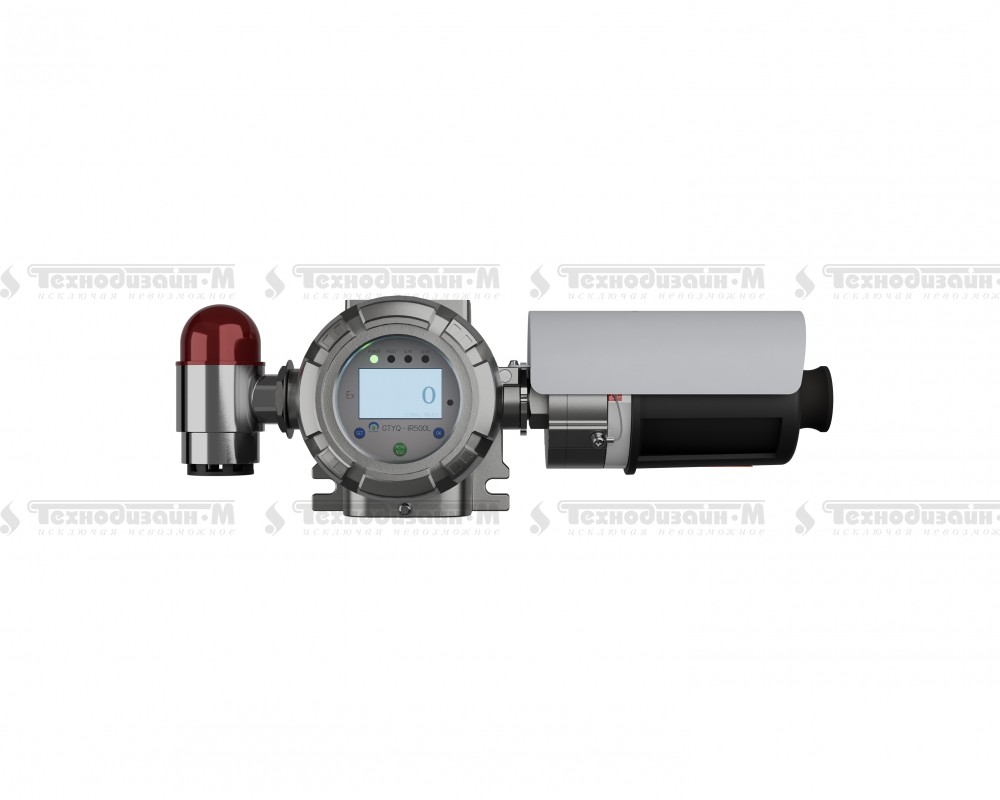

Стационарный инфракрасный газоанализатор

Способ отбора пробы

Диффузионный или принудительный с помощью насоса (опция)

Метод измерения

Оптический, инфракрасный, 2-х лучевая технология

Модели используемых сенсоров

NAS-IR500 Type A

NAS-IR500 Type B

Длина волны измерительного луча

Type A 3,4 мкм

Type B 3,3 мкм

Длина волны опорного луча

3,9 мкм

Длина оптического пути

160 мм

Предел абсолютной погрешности

±3% НКПР

Время установления показаний (Т90)

Не более 5 секунд

Подогрев сенсора

Да, адаптивный (встроенный датчик температуры)

Единицы измерения

%НКПР, %Об., ppm, мг/м3. Выбор через меню прибора

Контроль ПДК углеводородов

Да

Встроенная библиотека газов

80 газов и паров. Выбор через меню прибора

Дисплей

Жидкокристаллический (LCD) с подсветкой и датчиком освещенности

Отображение на дисплее (в режиме измерения)

Измеряемый газ

Концентрация

Единица измерения

Дополнительная индикация

4 светодиода состояния, изменение цвета подсветки дисплея на красную, при достижении порогов срабатывания

Материал корпуса

Алюминиевый сплав или нержавеющая сталь 316L

Настройка и управление

Магнитный инструмент

Пульт дистанционного управления

HART-коммуникатор

Выходной сигнал

Аналоговый 4-20 мА + HART, RS-485 (Modbus RTU)

3 реле "сухой контакт": Порог 1, Порог 2, Неисправность

Напряжение питания, В

Номинальное 24, диапазон от 18 до 30

Потребляемая мощность, не более

Режим измерения 2 Вт

Режим подогрева сенсора, дополнительно 5 Вт

Режим с включенным насосом, дополнительно 0,5 Вт

Параметры настройки

Выбор контролируемого газа из встроенной библиотеки

Выбор диапазона показаний

Выбор единицы измерения

Изменение цены единицы наименьшего разряда дисплея

Выбор режима обогрева сенсора (автоматический, вкл., выкл.)

Настройка порогов срабатывания

Степень защиты:

IP66/IP67

Маркировка взрывозащиты

1Ex db IIC T6 Gb X

Ex tb IIIC T80°С Db X

Уровень полноты безопасности

SIL 3

Размеры (Д×Ш×В), мм

126×320×118

Масса, кг

2,65 - корпус из алюминиевого сплава

5,75 - корпус из нержавеющей стали

Температура окружающей среды, °С

от -55 до +70

Относительная влажность, (без конденсации влаги), %

Не более 99

Атмосферное давление, кПа

От 70 до 130

Срок службы, не менее, лет

20

Гарантия, вкл. сенсор и электронные компоненты

36 месяцев

Аттестация

ТР ТС 012, ТР ТС 020, Утверждение типа СИ, SIL 3, HART, ATEX, IECEx, CE-mark, CNEx, CCC
