Стационарный водородомер АВП-01А

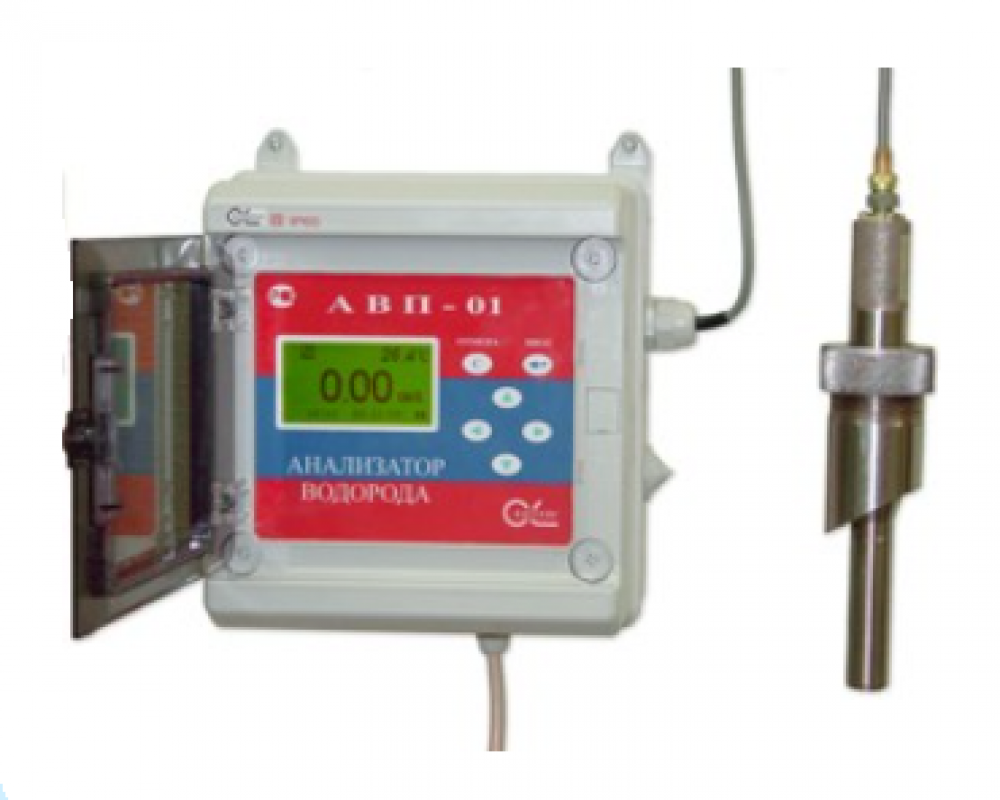

Анализатор АВП-01А в комплекте с АС-06 предназначены для производственного контроля концентрации растворенного водорода в мили- и микрограммовом диапазонах концентраций в первом контуре охлаждения ядерных реакторов, а также при автоматическом контроле процессов водохимподготовки на предприятиях тепловой и атомной энергетики, в теплосетях и на промышленных предприятиях.
Конструкция АС-06 снабжена компенсатором давления и системой защитных мембран, армированных сеткой из нержавеющей стали, благодаря которым АС-06 выдерживает давление до 25 атм и стрерилизацию острым паром при температуре 143 oС.
АС-06 может устанавливаться в трубопроводы и байпасные линии.
Комплект поставки:
Измерительное устройство АВП-01;
Амперометрический сенсор;
Флакон с электролитом;
Комплект монтажных петель;
ЗИП;
Кольцо резиновое на сенсор;
Паспорт, руководство по эксплуатации, методика поверки;
Транспортная тара.
Анализатор АВП-01А обеспечивает:
Измерение концентрации, парциального давления водорода и температуры в жидких и газообразных средах;
Автокалибровку по одной точке (для измерений в газах и жидкостях) - по поверочной газовой смеси (ПГС);
Спецкалибровку по поверочной газовой смеси (ПГС) по оригинальной методике;
Возможность проверки и калибровки нулевой точки по воздуху (стабильность нулевой точки гарантируется);
Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
Коррекцию барометрического давления и солености;
Коррекцию систематической погрешности «жидкость-газ»;
Автоматическую сигнализацию превышения пороговых уровней регулирования водорода и допустимых температур пробы;
Удобный интерфейс;
Возможность выбора удобной для оператора единицы измерения;
Подсветку графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
Возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
Передачу информации с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
Дистанционную передачу сигналов с помощью стандартного токового выхода с гальванической развязкой и диапазонами 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
Самодиагностику;
Простой и удобный монтаж;
Герметичность корпуса со степенью защиты IP-65;
Надёжность и простоту в обслуживании и эксплуатации.
Преимущества:
Многофункциональность анализаторов АВП достигается благодаря широкому ассортименту амперометрических сенсоров, обладающих заданными функциональными свойствами и метрологическими характеристиками.
Универсальность конструктивных решений АС, схемотехнических решений измерительного устройства и программного обеспечения анализатора позволяет стыковать его с любым АС. Это создает неограниченные возможности анализаторам водорода АВП и расширяет круг задач, решаемых при аналитическом контроле водорода в любых отраслях народного хозяйства.
Неразрушающий контроль достигается благодаря использованию АС с мини- и микрокатодами, потребление водорода которыми незначительно.
Независимость сигнала АС от скорости потока анализируемой жидкости оставляет в прошлом стабилизаторы расхода и переливные устройства.
Малая величина систематической погрешности «жидкость-газ», ее автоматическая коррекция и возможность проведения калибровки по газовой смеси.
Селективность сенсора к определяемому компоненту, «как ключ к замку».
Синхронность и высокая точность температурной компенсации обеспечили минимизацию систематических погрешностей при калибровке и измерениях.
Долговечность сенсора.
Параметры сенсора обеспечивают его работу в режиме измерения парциального давления водорода.
Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного водорода.
Высокие метрологические характеристики достигаются благодаря оптимальным параметрам АС, выбранным исходя из расчетных соотношений, полученных из анализа математических моделей, описывающих поведение АС.
Возможность измерений в неподвижных пробах. Не требует применения перемешивающих устройств.
Представительность пробы (потока).
Экономный расход пробы.
Коррекция барометрического давления или высоты над уровнем моря.
Компенсатор гидростатического давления, сенсор погружного типа, сенсор, выдерживающий высокое давление.
