Фотогалерея системы хранения для газовых баллонов с NH3 (аммиаком)

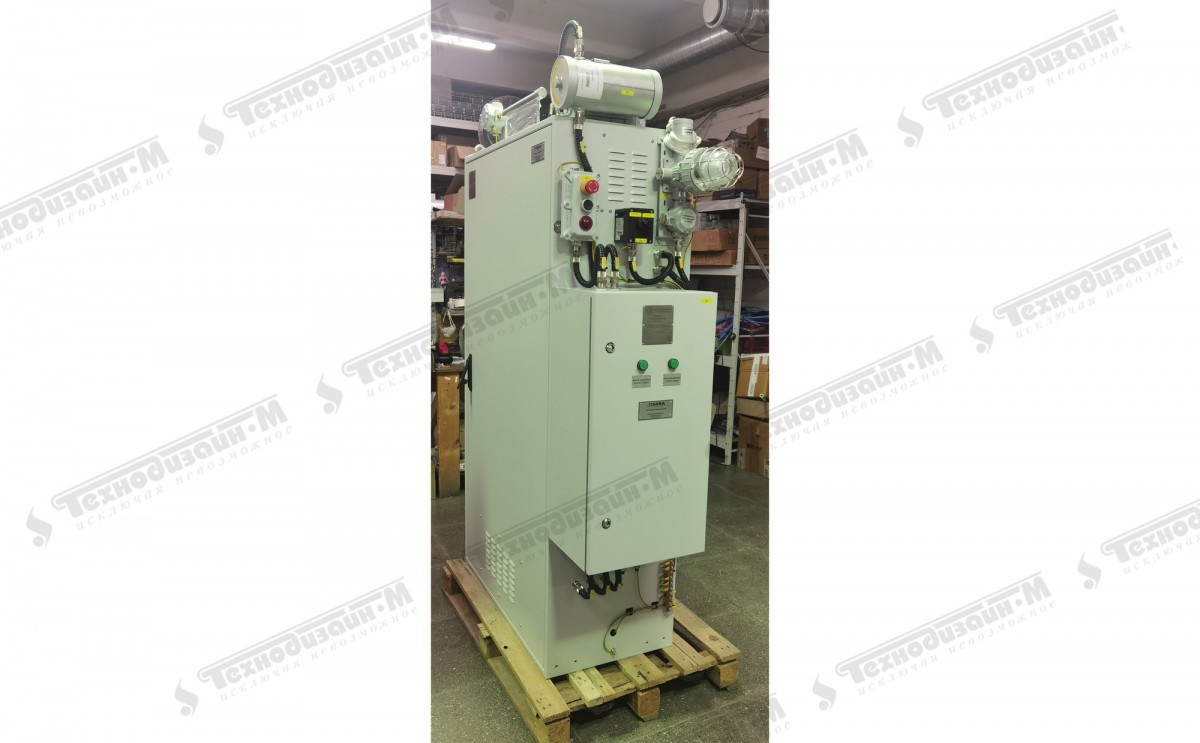

В данной статье представлена серия фотографий системы хранения для газовых баллонов с NH3 (аммиаком).

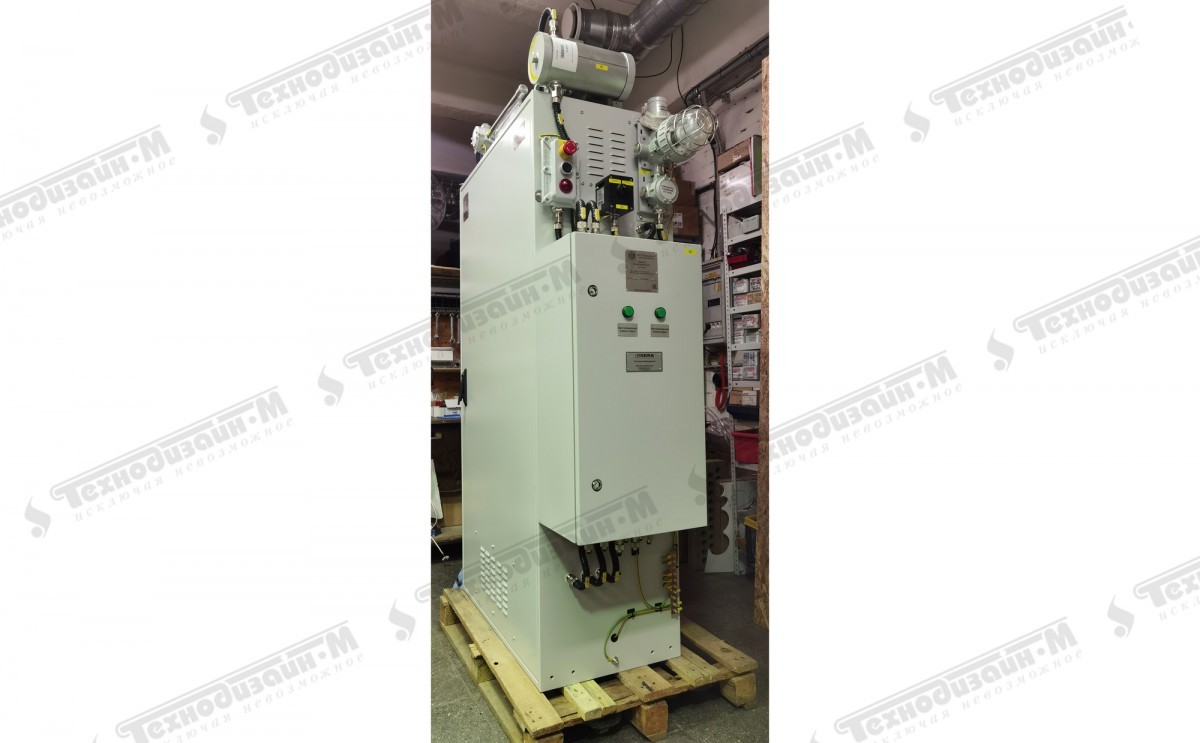

Система состоит из 2-х шкафов:

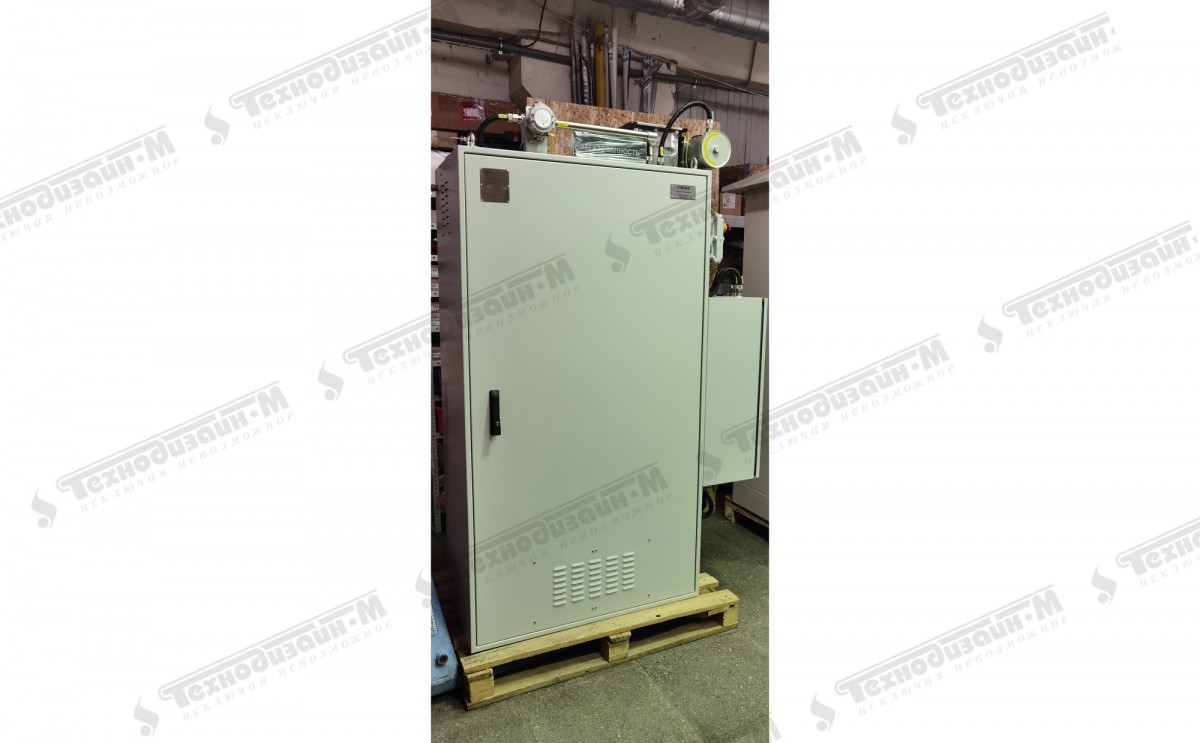

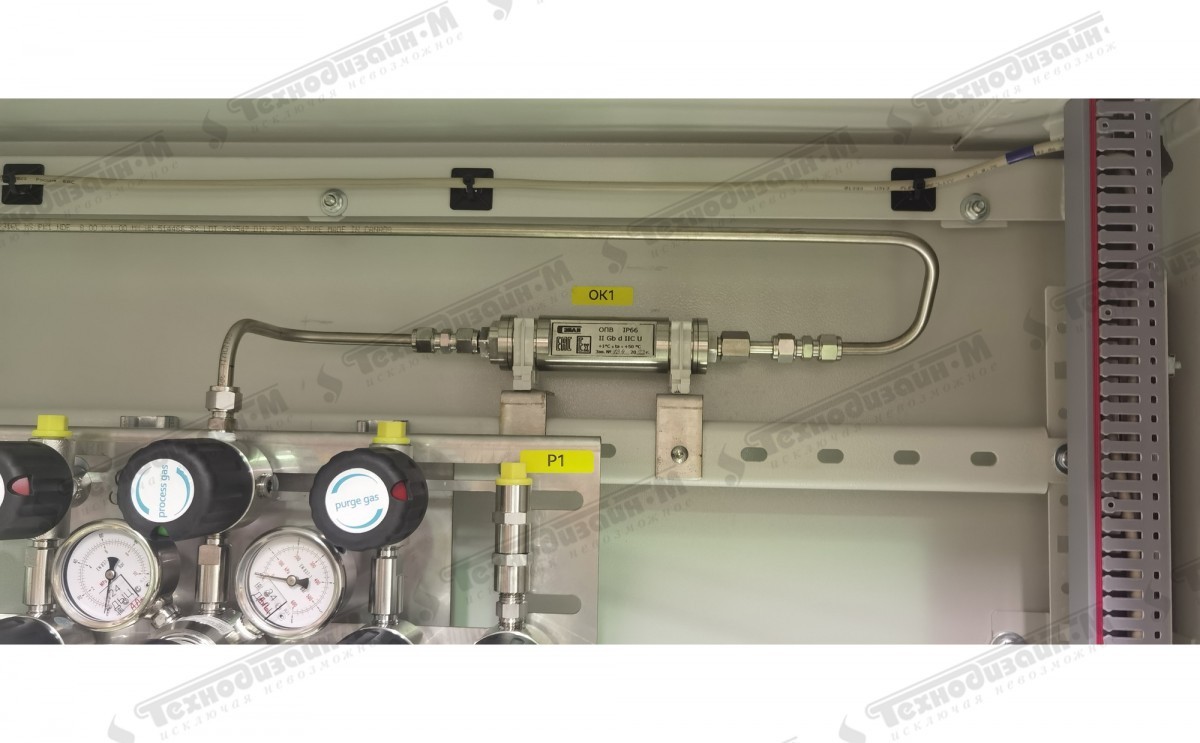

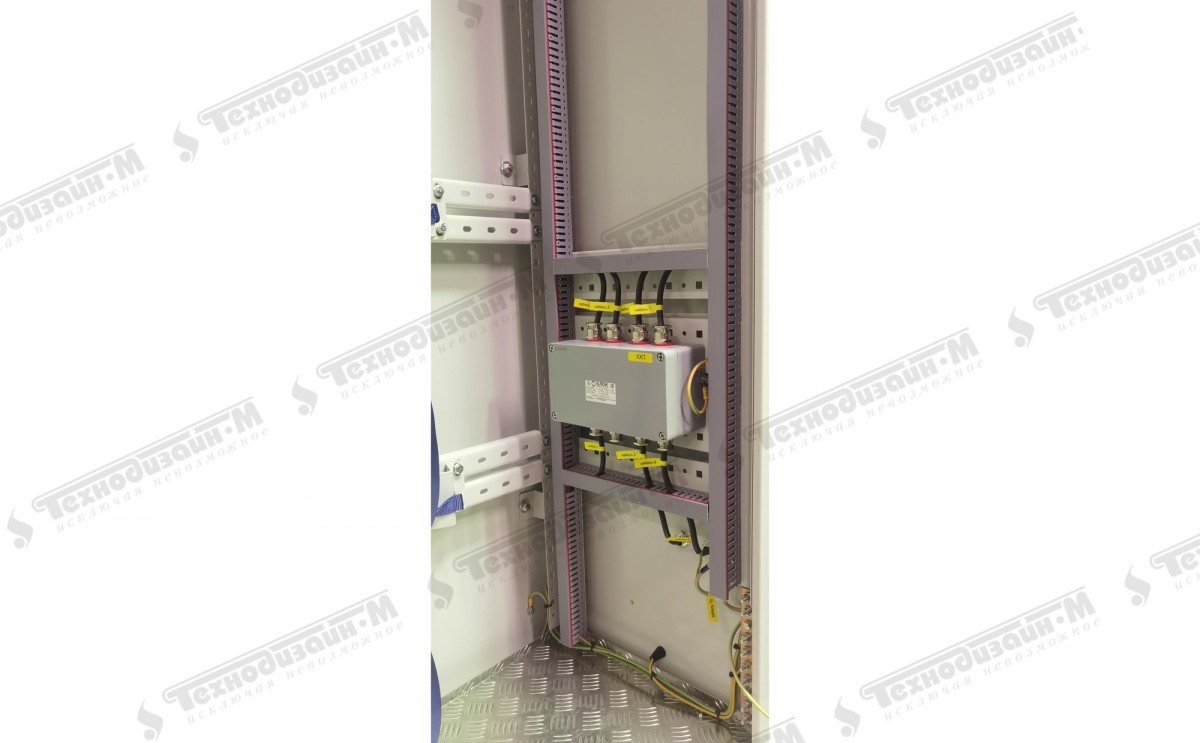

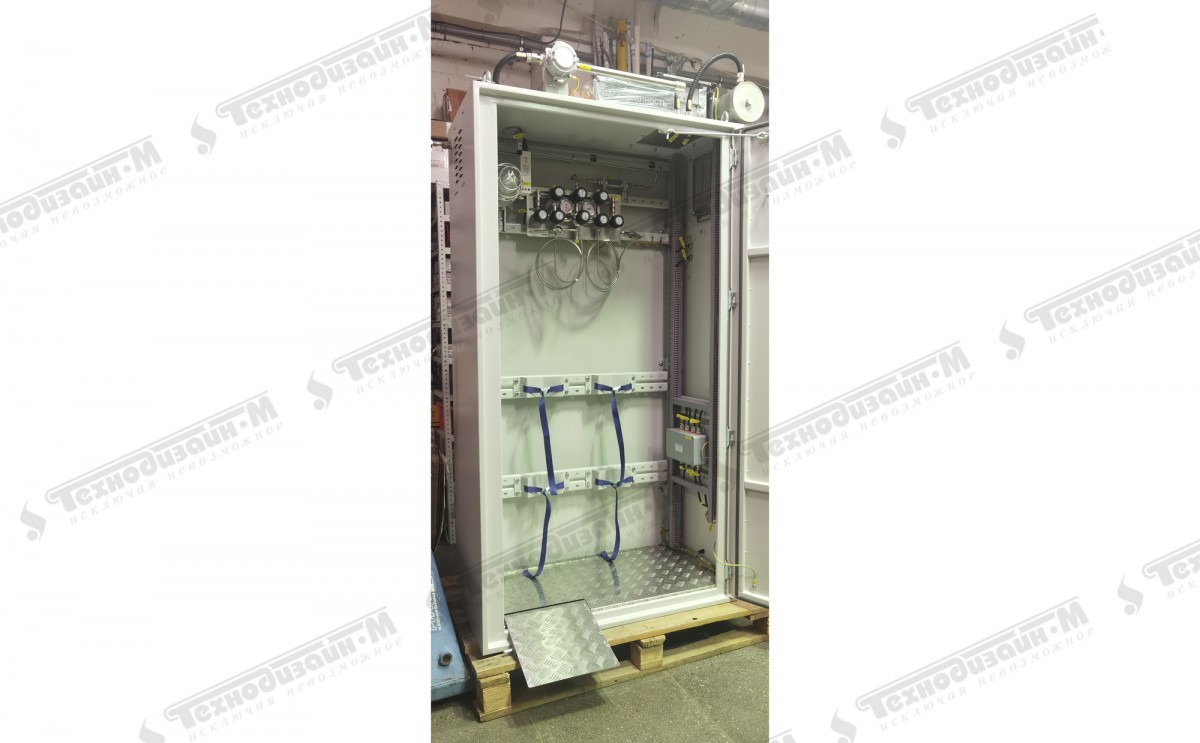

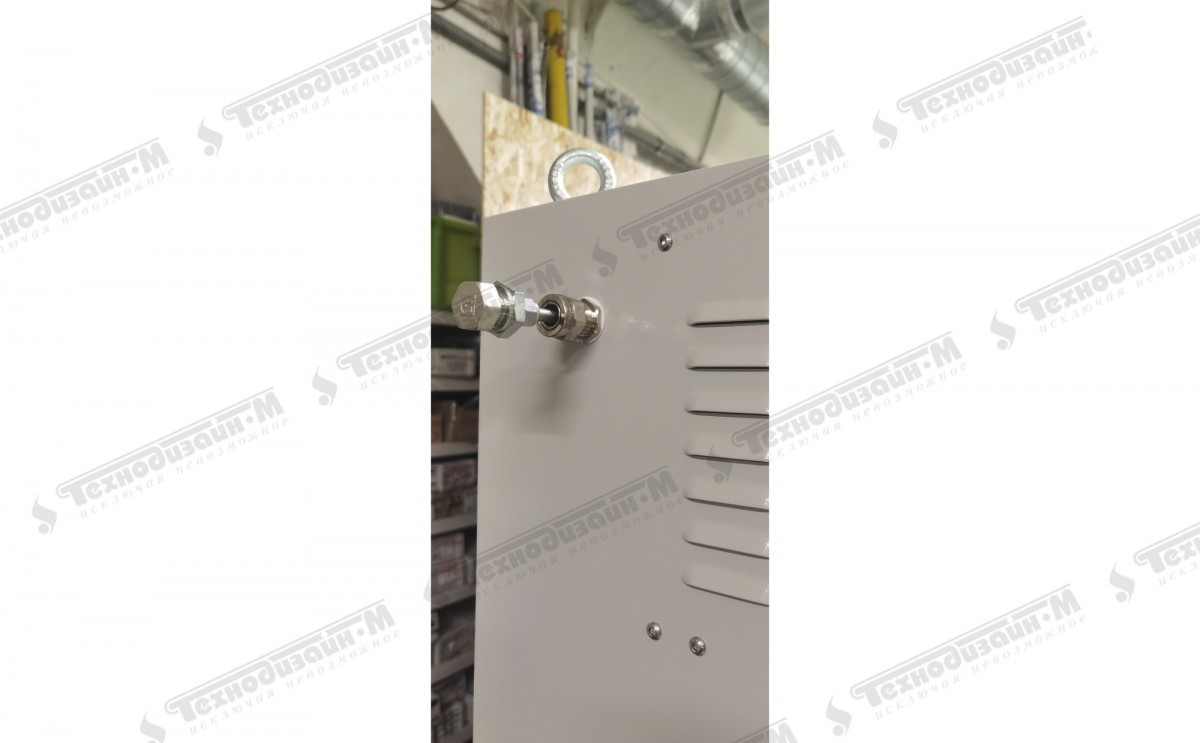

1. ТШВ-18105Н1, однослойный, неутепленный шкаф, для 2-х баллонов и оборудования, для установки в помещении (далее – шкаф, изделие) с комплектом смонтированного электрического и газового оборудования.
Основные функции, выполняемые шкафом:

Хранение 2-х баллонов с аммиаком.

Обеспечение питанием электрического оборудования, входящего в состав шкафа.

Световая и звуковая сигнализация в случае обнаружения системой контроля загазованности утечек газа.

Обеспечение автоматического открытия вентиляционного клапана в случае подачи сигнала об обнаружении утечки газа (Порог 1,2,3), и автоматического закрытия вентиляционного клапана в случае прекращения подачи сигнала об обнаружении утечки раза (Порог 1,2,3).

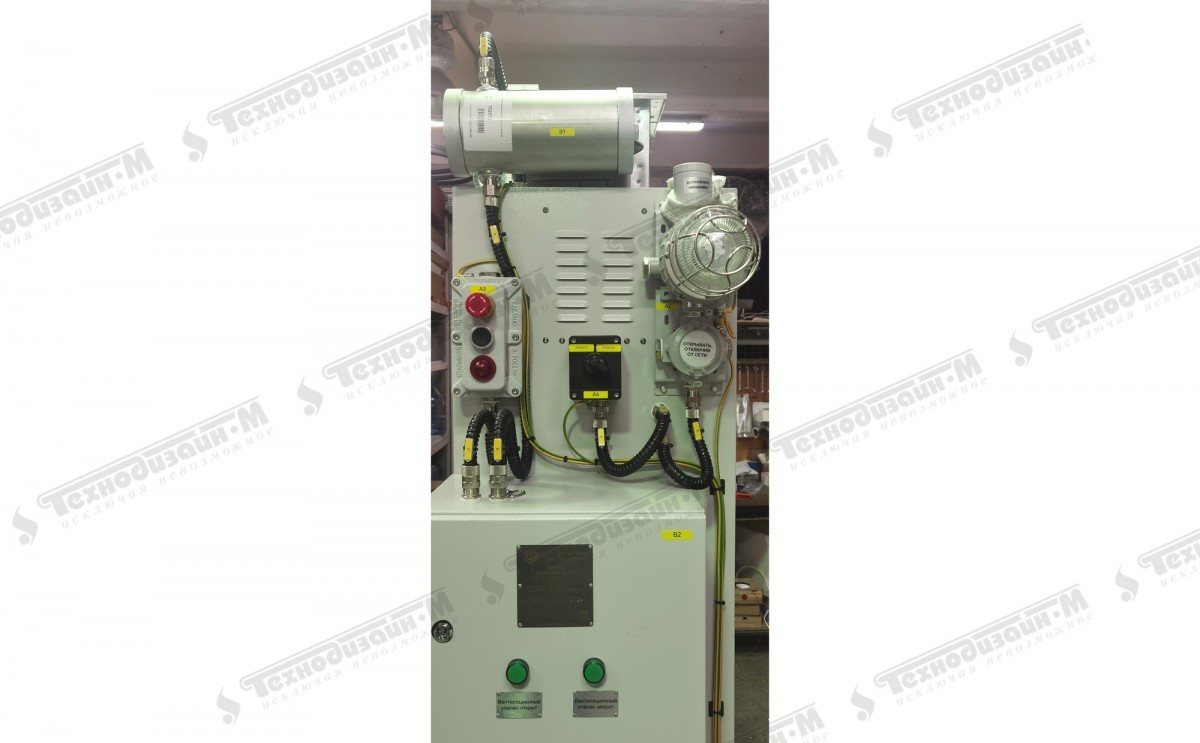

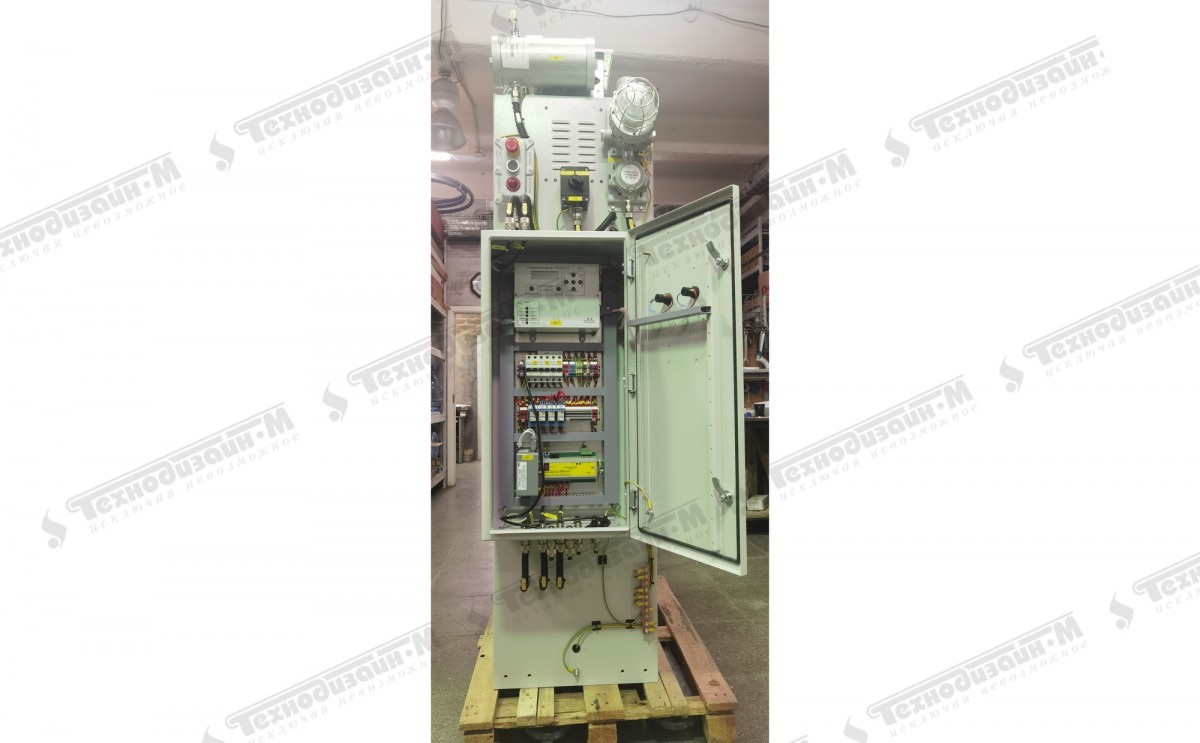

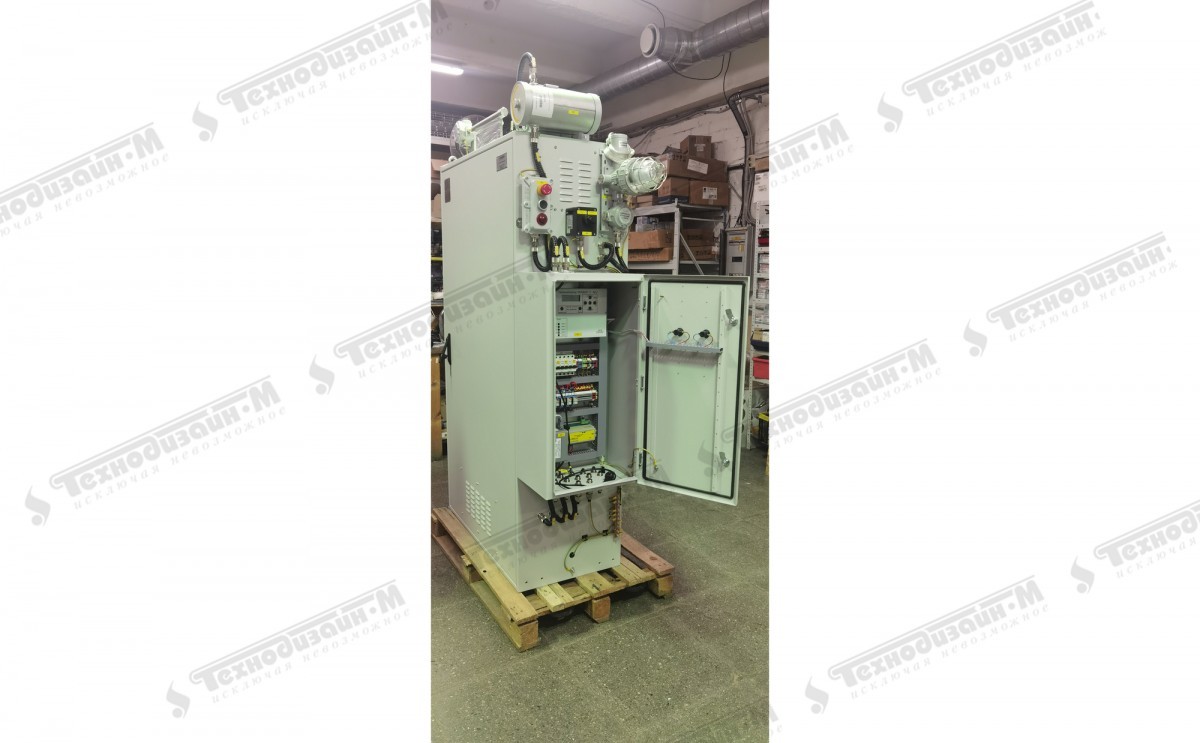

2. ТШВ-843, шкаф управления (далее – шкаф, изделие) с комплектом смонтированного оборудования, обеспечивающего работу оборудования, размещенного в ТШВ-18105Н1, однослойного, неутепленного шкафа, для 2-х баллонов.
Основные функции, выполняемые шкафом управления:

Контроль наличия загазованности в объеме шкафа ТШВ-18105Н1, управление системами предупреждения и индикации о наличии загазованности, вентиляции, смонтированными в составе шкафа ТШВ-18105Н1.

Обеспечение питанием электрического оборудования, входящего в состав шкафа.
