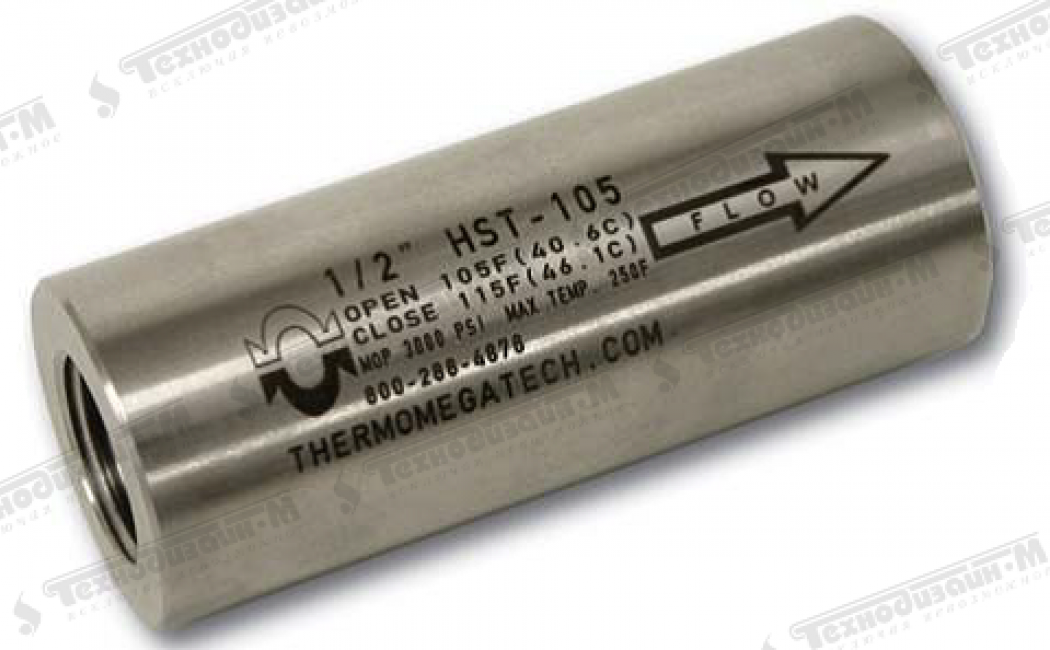

Предохранительный тепловой запорный клапан для высокой температуры пробы, тип HST, пр-во ООО «Технодизайн-М», Россия

Предохранительный тепловой запорный клапан для высокой температуры пробы, тип HST (High Sample Temperature) защищает дорогие и хрупкие анализаторы от повреждений, вызванных перегревом поступающей в них пробы. Благодаря большому ассортименту материалов, клапан допускается использовать с различными типами агрессивных сред.


Рисунок 1 – Область применения.

Клапан HST является основным компонентом, повышающих отказоустойчивость высокотемпературных жидкостных и газовых систем. Клапан обеспечивает оперативное отключение потока пробы в случае превышения допустимой температуры.
Использование клапана HST позволяет защитить приборы и оборудование, в том числе анализаторы, сенсоры, датчики и контрольно-измерительное оборудование.
Использование клапана HST повышает защиту и снижает риск в работе персонала при обслуживании систем охлаждения, запорной и регулирующей арматуры.
Клапан HST устанавливается в технологическую схему системы подготовки пробы (далее - СПП).

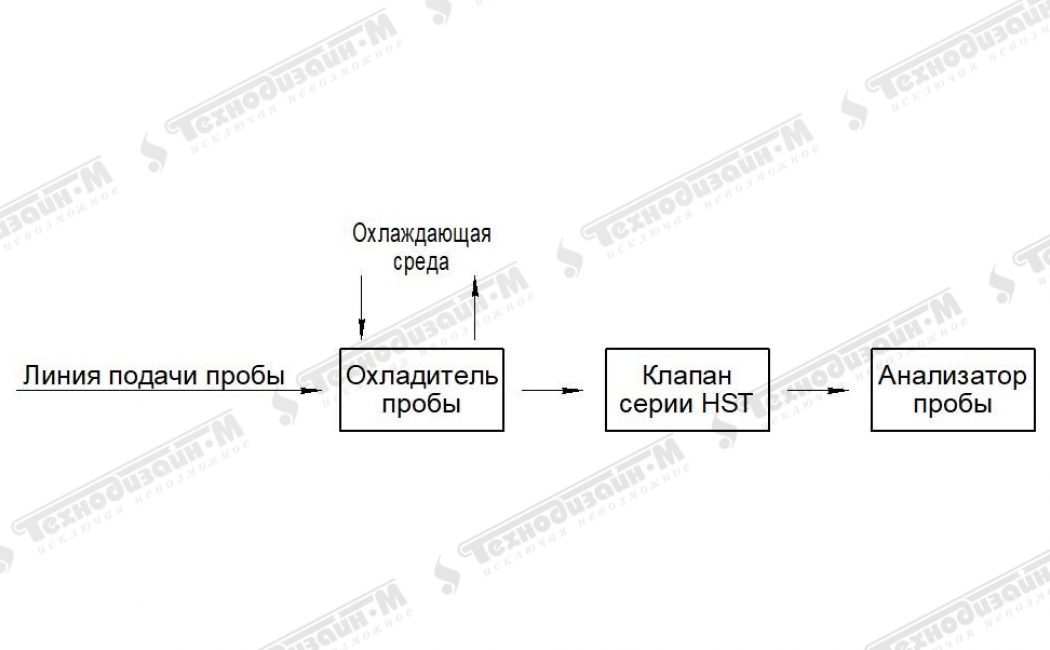

Рисунок 2 – Схема линии подачи пробы.

Особенности конструкции:

Основным элементом клапана является термопривод с автоматическим срабатывающим устройством, наполненным специальным материалом;

Пробка плунжерного типа обеспечивает герметичность закрытия клапана;

Температура срабатывания не зависит от давления среды в процессе;

Доступен широкий выбор предустановленных значений температуры срабатывания клапана;

Клапан выполнен из нержавеющей стали и устойчив к коррозионным процессам. По запросу доступны специальные материалы, такие как монель, инконель, аустенитно-ферритная дуплексная сталь и т.д.

Преимущества:

Клапан полностью автономен, не требует электрических подключений или источников питания для своей работы;

Клапан можно использовать во взрывоопасных и общепромышленных зонах, не требует сертификации по ТР ТС 012/2011;

Клапан автоматически регулирует расход в зависимости от температуры среды. При повышении температуры до температуры срабатывания происходит автоматическое перекрытие потока;

При понижении температуры среды до безопасного значения клапан автоматически открывается;

Наилучшее соотношение цена – качество и повышенная надёжность по сравнению с более дорогими и сложными в эксплуатации электромагнитными клапанами;

Простота установки.

Принцип действия.
Предохранительный тепловой запорный клапан используется для определения температуры пробы после прохождения ей охладителя. В нормальных условиях эксплуатации клапан открыт, и проба проходит сквозь него. Внутренний привод клапана постоянно измеряет температуру проходящей через него среды, и, если температура превышает установленную для клапана, закрывается, защищая дорогие и чувствительные приборы и оборудование, расположенные после него, от повреждений, вызванных перегревом.
Клапан автоматически открывается после снижения температуры пробы ниже предустановленной.
Причинами срабатывания клапана могут являться: низкий расход или полное отсутствие потока охлаждающей жидкости в контуре охладителя, высокая температура выходящей из охладителя пробы и другие нештатные/аварийные режимы работы системы.
Клапан полностью открыт до достижения температуры, приблизительно на 10-15°F (5-8°С) ниже температуры закрытия.
Внутри каждого клапана находится привод, заполненный специальным материалом. Данный материал представляет собой смесь ингредиентов, предназначенную для контролируемого изменения объема в зависимости от температуры.
Когда привод находится в «холодном» состоянии, материал твердый, поршень втянут. Как только температура поднимается до предварительно определенного значения, материал переходит из твердой в жидкую фазу, подвергаясь тепловому расширению, и увеличивается в объеме, выдвигая поршень, переводя его в «горячее» положение, как показано на Рисунке 3.

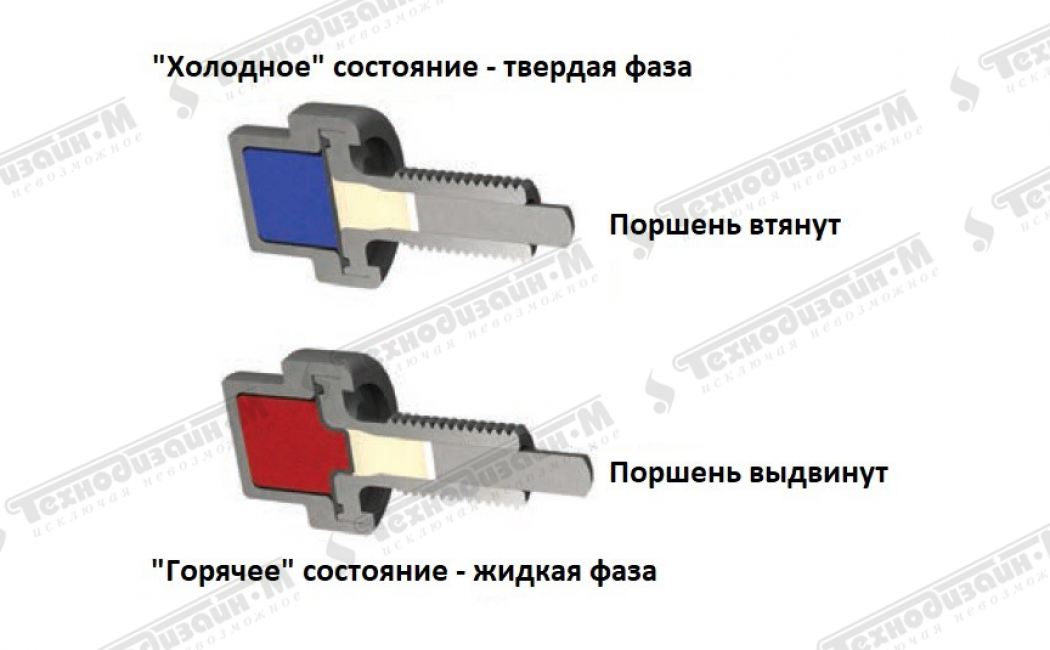

Рисунок 3 – Принцип работы привода клапана серии HST.

Описанное фазовое превращение в активной области и результирующее движение поршня происходит по узкому, предварительно указанному диапазону температур – в пределах 10-15°F (5-8°С).

Устройство клапана изображено на рис.2. Направление потока среды через клапан должно совпадать с направлением стрелки «FLOW».

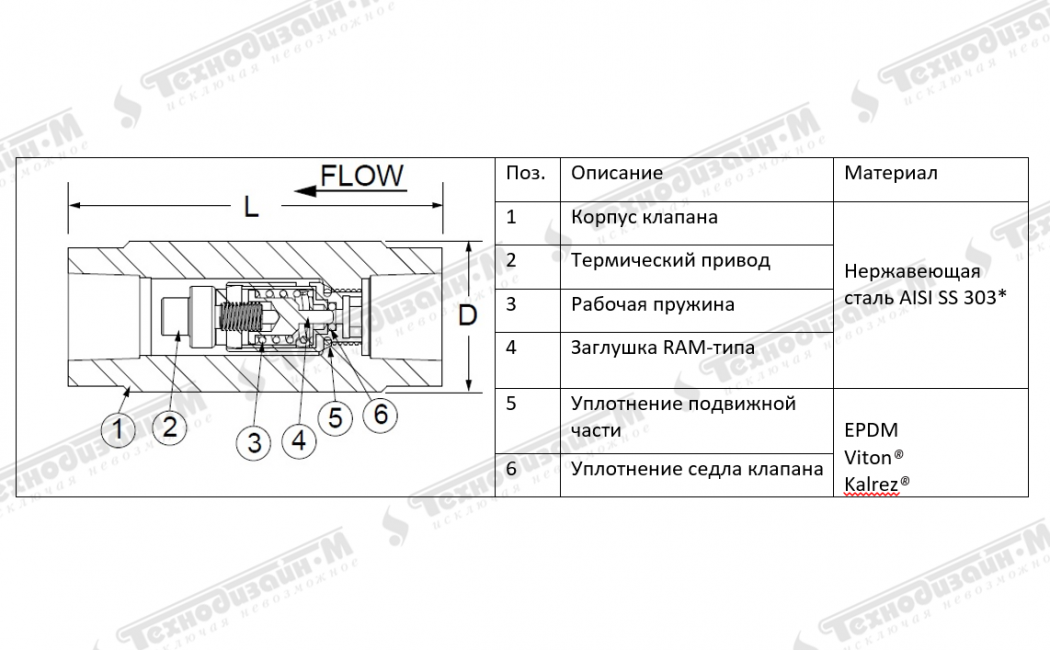

Рисунок 4 – Устройство клапана серии HST.

Основные технические характеристики клапана представлены в таблице 1.

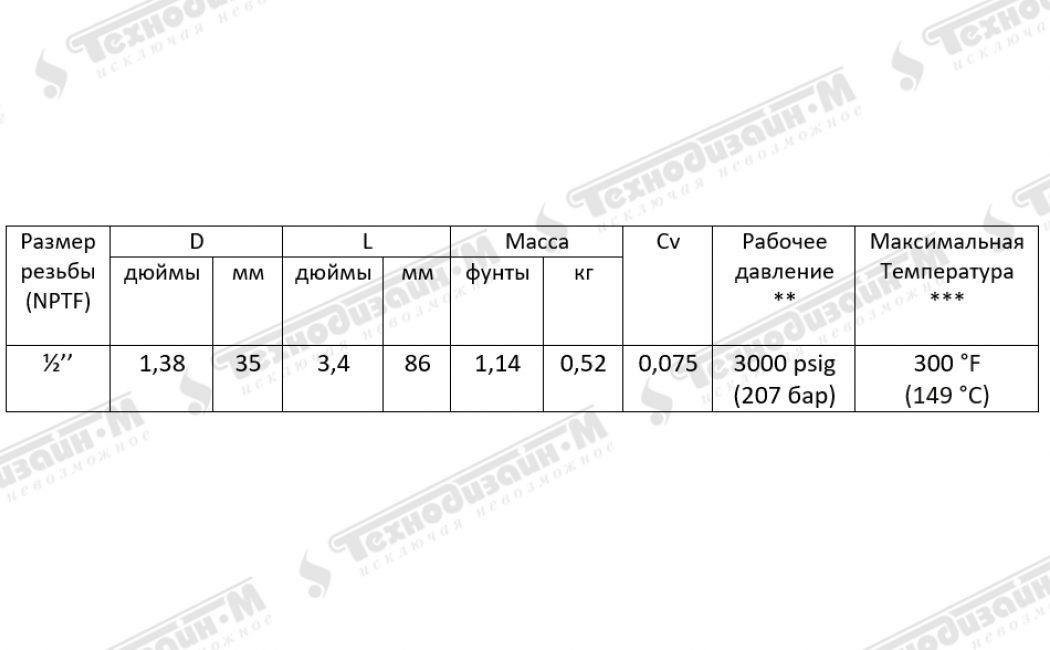

Таблица 1. Технические характеристики клапана HST.

* Материал клапана по умолчанию – нержавеющая сталь AISI SS 303. По согласованию с заводом-изготовителем доступны специальные материалы, т.к.: монель, инконель, аустенитно-ферритная дуплексная сталь и т.д.
** Рабочее давление изделия неизменно до температуры 300°F (149 °С). Изделие разработано из условия удержания давления 300 psig (207 бар) при температуре 600 °F (315 °С) без разрушения корпуса, однако, внутренние детали будут повреждены.
*** Максимальное значение температуры, воздействию которой может подвергаться клапан до начала разрушения эластомерных компонентов термоэлемента.
Стандартный ряд температур, доступный к заказу: 100°F (38°С), 105°F (41°С), 115°F (46°С), 120°F (49°С), 125°F (52°С), 130°F (55°С), 140°F (60°С), 170°F (77°С), 185°F (85°С).
По согласованию с заводом-изготовителем доступны другие значения температуры.
Клапан полностью открыт при температуре среды приблизительно на 10-15°F (5-8°С) ниже температуры закрытия.
