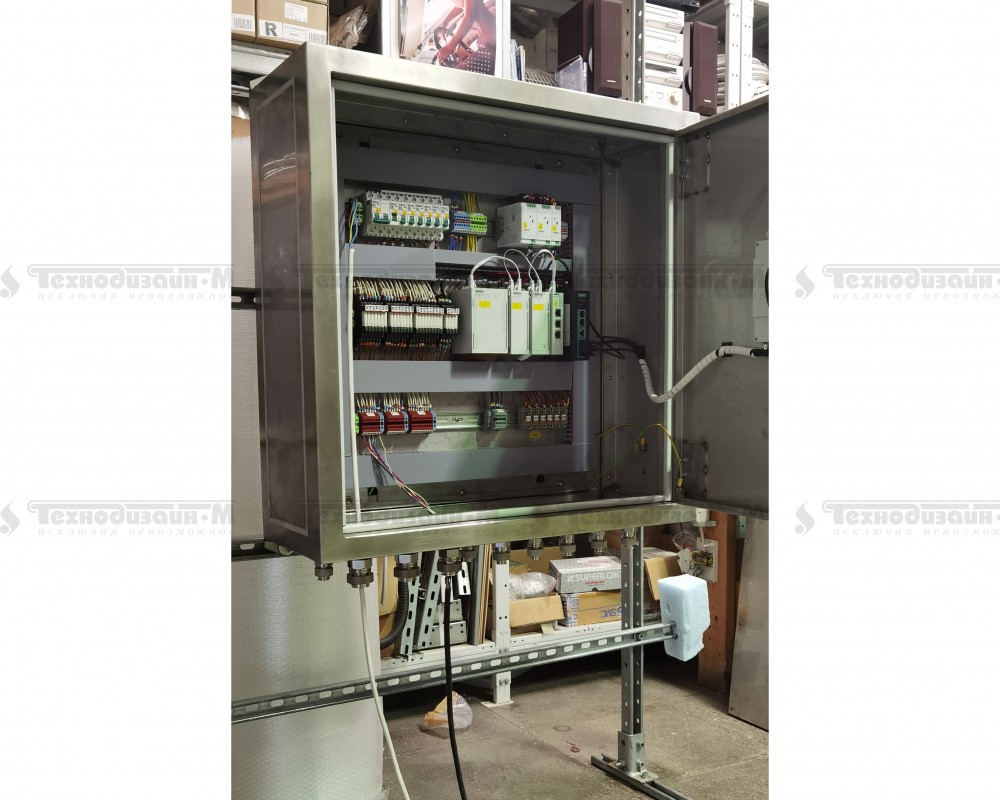

Шкаф ТШВ-883 из нержавеющей стали, 1-ослойный, всепогодный, неутеплённый, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВ-883 представляет собой шкаф для управления и автоматизации установкой автоматической продувки сжатым воздухом ОНТ из состава установки автоматической продувки сжатым воздухом ОНТ.
Шкаф ШУиА предназначен для выполнения следующих функций:

Управление по заданному алгоритму электромагнитными клапанами в шкафах для переключения импульсных линий установки автоматической продувки сжатым воздухом ОНТ FE01.010-02.101.01, FE01.010-00.100.00 и FE02.010-00.100.00 из состава установки продувки для выполнения задач по продувке импульсных линий датчиков перепада давления и осредняющих напорных трубок (ОНТ);

Управление по заданному алгоритму электромагнитными клапанами ресиверов установки продувки для сброса конденсата;

Настройка периодичности и длительности выполнения задач продувки и сброса конденсата;

Прием сигналов электроконтактных манометров для контроля давления в ресиверах установки продувки;

Формирование и индикация предупредительных сигналов о работе установки продувки;

Передача предупредительных сигналов в системы автоматизации, сбора и обработки данных эксплуатирующей организации по цифровой линии связи;

Приём токовых сигналов датчиков перепада давления, установленных в шкафах для переключения импульсных линий установки автоматической продувки сжатым воздухом ОНТ, и передача этих значений без изменений системы автоматизации, сбора и обработки данных эксплуатирующей организации по цифровой линии связи.

поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
Решения
изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;
климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;
системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;
организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;
ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;
И многое другое.

Изделие предназначено для эксплуатации только в составе установки автоматической продувки сжатым воздухом ОНТ.

Наличие внешней приточной вентиляции для шкафов является обязательным условием эксплуатации. Отсутствие внешней рабочей системы приточной вентиляции шкафов может приводить к чрезмерному нагреву электронных и электрических устройств и компонентов и преждевременному выходу их из строя. Случаи выхода из строя в результате перегрева не являются гарантийными.

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры наружные ВхШхГ	мм	810х810х300
2.	Масса шкафа не более	кг	70
3.	Материал корпуса, толщина		Нержавеющая сталь 12Х18Н10Т, матовая, 2 мм.
4.	Монтажная панель, ВхШ	мм	700х700
5.	Количество дверей	-	1
6.	Температура эксплуатации	0С	+5 … +35
7.	Степень защиты от климатических воздействий, не ниже	-	IP55
	Электроснабжение
8.	Ввод 1: - Напряжение питания - Потребляемая мощность, до Категория надёжности электроснабжения, рекомендуемая	В/Гц кВт -	~220 ±10/ 50 1,5 2
	Вентиляция
9.	Приточная	тип	Принудительная. На крыше шкафа расположен патрубок Æ100 мм для вытяжной вентиляции.
10.	Допустимое давление в шкафу, не более	Па	200

Согласно ОЛ и ТЗ на стадии проектирования.
