Шкаф ТШВ-20105Н1 в комплекте с ТДМ-БВУ (баллонное весовое устройство) на три газовых баллона, пр-во ООО «Технодизайн-М», Россия

Данный шкаф был разработан согласно ТЗ для НИОКР одного из ведущих институтов РФ по производству особо чистых газов, которые используются в микроэлектронной промышленности.

Шкаф ТШВ-20105Н1 (далее – шкаф) представляет собой однослойный, неутепленный модуль, предназначенный для хранения 3-х газовых баллонов объемом 2-50л.

Шкаф входит в линейку стандартных решений (СР) ООО «Технодизайн-М» -

Шкафы для газовых баллонов

В тоже время шкаф имеет ряд индивидуальных особенностей, в том числе:

использование ТДМ-БВУ (баллонное весовое устройство), являющееся стандартным решением (СР) ООО «Технодизайн-М», как для стандартных газовых баллонов 2-50л, так и для пробоотборников газовых проб;

Весы для газовых баллонов для установки во взрывоопасных и общепромышленных зонах, стандартное решение, пр-во ООО «Технодизайн-М», Россия

использование программируемого промышленного контроллера для управления работой газовой рампы, установленной внутри шкафа, визуальным контролем за ходом процесса с помощью мнемосхем на панели оператора, передачей информационных и аварийных сигналом для общего контроля и управления процессом. Примеры реализованных проектов с использованием промышленного контроллера можно посмотреть на нашем сайте:

в разделе
Системы автоматики

в разделе

Продувка и промывка

в разделе
Системы для автоматического контроля выбросов или сбросов загрязняющих веществ

использование фильтровентиляционного модуля с высокой степенью очистки;

использование вентиляционного канала для подключения активной вытяжной/приточной вентиляции Заказчика;

использование откидной платформы/столика со встроенными весами для контроля за наполнением пробоотборника газовой пробы для дальнейшего лабораторного анализа;

пространство на задней стенке шкафа за и над газовыми баллонами предназначено для установки специализированной разрядной рампы.

Общий вид шкафа представлен в Паспорте, передаваемом заказчику в комплекте со шкафом.

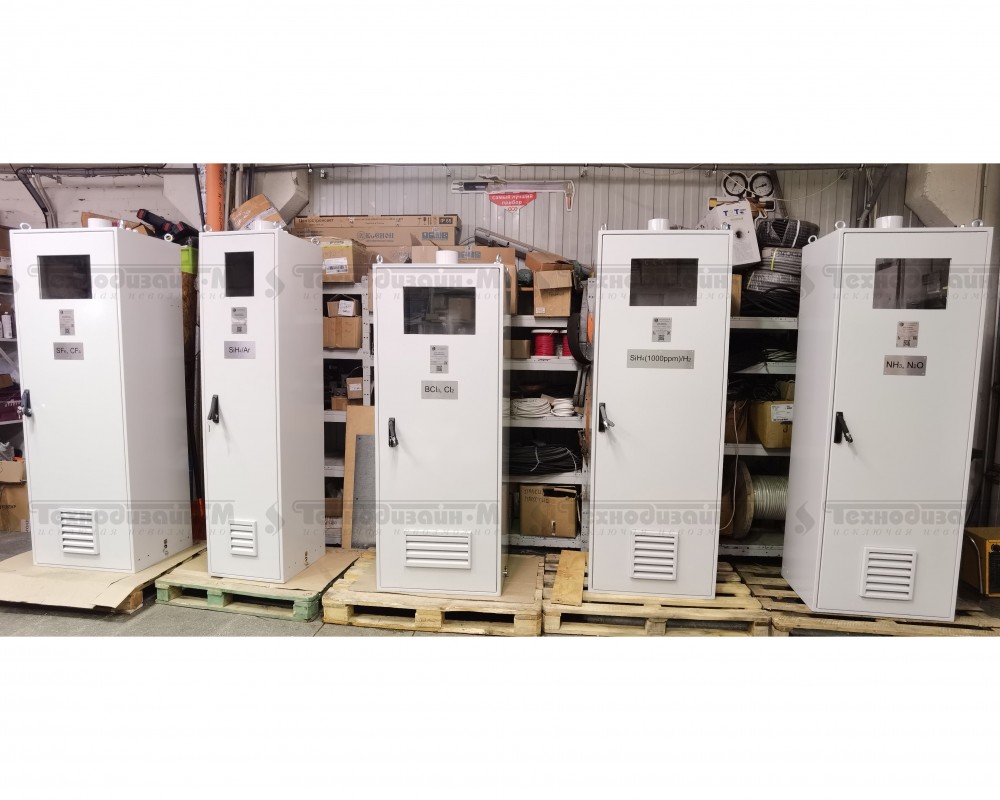

Изделие представляет собой шкаф ТШВ-20105Н1 с установленными в нём ложементами (6 шт.) и адаптерами (2 шт.) для размещения внутри шкафа баллонов с газами различного назначения объёмом 5-10 л и 40-50 л.
Шкаф оснащён двумя весоизмерительными приборами, для определения массы устанавливаемых на них баллонов.
Шкаф предназначен для установки и эксплуатации в помещении, в общепромышленной зоне с целью защиты устанавливаемого внутри оборудования.
В шкафу предусмотрены монтажные профили, предназначенные для размещения на них газораспределительного оборудования.
В шкафу предусмотрена система освещения.
В двери шкафа предусмотрено смотровое окно.
Для удобства установки и извлечения баллонов, в шкафу предусмотрен откидной пандус.

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры ВхШхГ		2000х1000х500
2.	Масса шкафа без баллонов, не более	кг	100
3.	Количество дверей	-	2
4.	Конструкция корпуса	-	Металлоконструкция с наружной оболочкой.
5.	Наружная оболочка – холоднокатаная сталь СТ3. Толщина	мм	2,0
6.	Антикоррозийное покрытие внешней части шкафа, 1-й слой	-	Цинковая грунтовка
7.	Антикоррозийное покрытие внешней части шкафа, 2-й слой	-	Ударопрочная порошковая полимерная композиция
8.	Антикоррозийное покрытие внутренней части шкафа, 1-й слой	-	Цинковая грунтовка
9.	Антикоррозийное покрытие внутренней части шкафа, 2-й слой	-	Ударопрочная порошковая полимерная композиция
10.	Степень защиты от климатических воздействий, не ниже	-	IP54
11.	Цвет:	-	RAL 7035
12.	Температура эксплуатации	°C	+5 … +30
13.	Окно (триплекс)	-	В верхней части дверей
	Характеристики устанавливаемых баллонов
14.	Количество баллонов	шт	4
15.	Емкость одного баллона	л	5-10, 40 - 50
16.	Диаметр одного баллона	мм	140, 219
17.	Вентиляция
18.	Естественная конвекция	-	В нижней части двери расположена решетка вентиляции.
19.	Наличие и тип фильтров	-	G3
20.	Принудительная	-	В потолке шкафа расположен патрубок Æ125 мм для присоединения вытяжной вентиляции.

По дополнительному запросу.

Сведения о сертификации на шкафы ТШВ, ТШВП, пр-во ООО "Технодизайн-М", РоссияРазмер: 675 Кб

ТДМ.956.ТШВ-20105Н1.6 ПС (паспорт) - с печатью Размер: 3 Мб
