Шкаф ТШВ-15116(304)-Ex из нержавеющей стали, 2-хслойный, всепогодный, утеплённый, пр-во ООО «Технодизайн-М», Россия

Шкафы ТШВ из нержавеющей стали, 2-хслойные, утеплённые, атмосферостойкие, всепогодные, для эксплуатации в тяжёлых условиях постоянного контакта с агрессивными средами, в общепромышленных и взрывоопасных зонах:

слабые растворы кислот и щелочей;

морская вода;

химические реагенты.

Изготавливаются из нержавеющей стали.
Тип/марка стали:

12Х18Н10Т по ГОСТ 5632-2014;

AISI 304 (1.4301 / X5CrNi18-10); AISI 316(AISI 316 | 1.4401 / X5CrNiMol17-12-2);

Температура окружающей среды – от -70°C до +65°C;
Степень защиты от климатического воздействия по ГОСТ 14254-96 – IP54-IP67;
Эксплуатация в общепромышленных и взрывоопасных зонах;
Габаритные размеры определяются на стадии проектирования.

Предназначены для обеспечения необходимых условий эксплуатации размещаемого в них оборудования, приборов, устройств, средств измерения и контроля, автоматики, систем подготовки и отбора пробы, КИП и А, арматуры, а также защиты от физических повреждений, низких и высоких температур, несанкционированного доступа.

Согласно ОЛ и ТЗ на стадии проектирования, возможна разработка дополнительной комплектации технологической и электрической схем, в том числе:

поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
Решения

изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;

климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;

системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;

организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;

ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;

И многое другое.

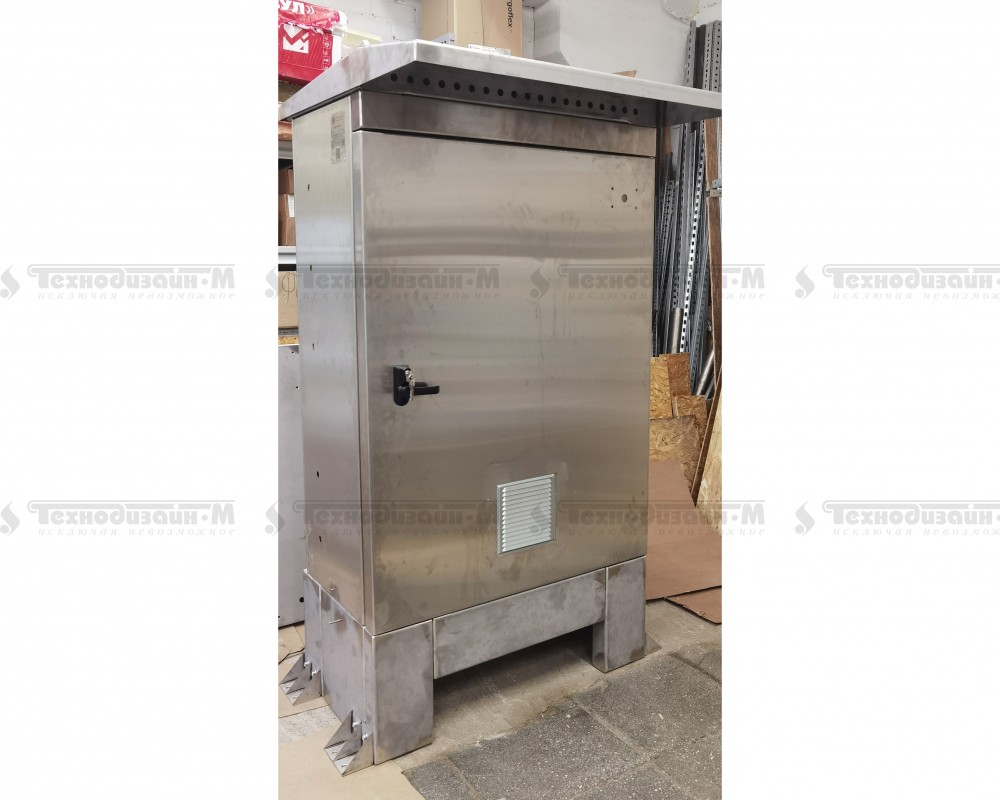

Изделие представляет собой шкаф ТШВ-15116, предназначенный для размещения на открытой площадке во взрывоопасной зоне. Шкаф предназначен для использования в качестве защитной оболочки для размещаемого внутри него оборудования. Для размещения оборудования внутри шкафа предусмотрены монтажные профили (3 шт.).

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры наружные ВхШхГ	мм	1540х1100х600
2.	Габаритные размеры внутренние ВхШхГ	мм	1440х1000х500
3.	Габаритные размеры общие ВхШхГ	мм	2040х1140х970
4.	Масса шкафа, не более	кг	350
5.	Конструкция корпуса	-	Металлоконструкция с наружной и внутренней оболочкой, утепленная
6.	- наружная оболочка – нерж. сталь AISI 304 (08Х18Н10), х/к, шлифованная (№4/№5), толщина	мм	2,0
7.	- внутренняя оболочка – нерж. сталь AISI 304 (08Х18Н10), х/к, шлифованная (№4/№5), толщина	мм	1,5
8.	Утеплитель – минеральная вата с температурой горения не ниже 1200°С, толщина	мм	50
9.	Доступ к оборудованию	-	Одна дверь, угол открывания ≈ 120°
10.	Крепление шкафа	-	Крепление к подготовленной горизонтальной поверхности
11.	Допустимая температура окружающей среды при эксплуатации	°С	-50 … +40
12.	Допустимая температура хранения и транспортирования	°С	+5 … +40
13.	Степень защиты от климатических воздействий, не ниже	-	IP 54
14.	Маркировка взрывозащиты	-	II Gb X
	Вентиляция
15.	Естественная	-	Шиберная заслонка в нижней части двери и на потолке шкафа

Согласно ОЛ и ТЗ на стадии проектирования.
