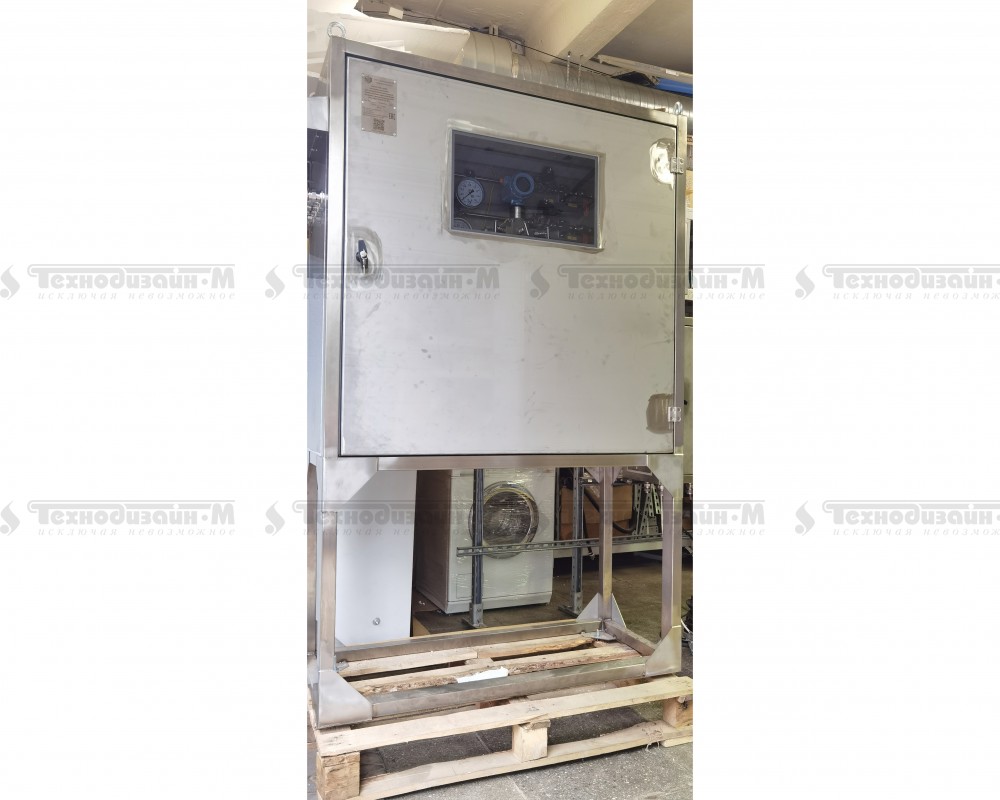

Шкаф ТШВ-12125 из нержавеющей стали, 1-ослойный, всепогодный, неутеплённый, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВ-12125, для переключения импульсных линий установки автоматической продувки сжатым воздухом ОНТ предназначен для коммутации кабельных и пневматических импульсных линий, размещения датчика перепада давления и э/м клапанов, обеспечивающих подачу сжатого воздуха и перекрытие входов ДПД во время продувки импульсных линий и осредняющих напорных трубок в соответствии с алгоритмами работы реализующихся с помощью ШУиА, входящего в состав установки продувки.
Шкаф не имеет индивидуального электрического питания.
Подача напряжения ~220В для управления э/м клапанами, питание низковольтных сигнальных линий КИПиА и ДПД осуществляется от ШУиА, входящего в состав системы продувки, с промежуточной коммутацией в шкафу.

Изделие предназначено для продувки импульсных линий одного ДПД и соответствующего ему ОНТ. В нём имеется один вход подачи сжатого воздуха для продувки и семь выходов продувки:

выход «Линия «-» сверху»;

выход «Линия «+» сверху»;

выход «Линия «-» снизу»;

выход «Линия «+» снизу»;

выход «Доп. линия Вых.1»;

выход «Доп. линия Вых.2»;

технический выход для прочих нужд.

поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
Решения
изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;
климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;
системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;
организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;
ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;
И многое другое.

Изделие является частью установки автоматической продувки сжатым воздухом ОНТ и предназначено для эксплуатации только в составе данной установки.

Наличие внешней приточной вентиляции для шкафов является обязательным условием эксплуатации. Отсутствие внешней рабочей системы приточной вентиляции шкафов может приводить к чрезмерному нагреву электронных и электрических устройств и компонентов и преждевременному выходу их из строя. Случаи выхода из строя в результате перегрева не являются гарантийными.

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритный размер шкафа, ВхШхГ	мм	1200х1200х500
2.	Габаритный размер рамы, ВхШхГ	мм	700х1200х500
3.	Габаритный размер общий, ВхШхГ	мм	1900х1200х500
4.	Масса шкафа не более	кг	300
5.	Материал корпуса, толщина		Нержавеющая сталь 12Х18Н10Т, матовая, 2 мм.
6.	Монтажная панель, ВхШ	мм	1080х1080
7.	Количество дверей	-	1
8.	Температура эксплуатации	0С	+5 … +35
9.	Степень защиты от климатических воздействий, не ниже	-	IP54
	Вентиляция
10.	Приточная	тип	Принудительная. На крыше шкафа расположен патрубок Æ100 мм для вытяжной вентиляции.
11.	Допустимое давление в шкафу, не более	Па	200

Согласно ОЛ и ТЗ на стадии проектирования.

Сведения о сертификации на шкафы ТШВ, ТШВП, пр-во ООО "Технодизайн-М", РоссияРазмер: 378 Кб

Зав.№2260 ТШВ-12125.01 ПС Размер: 3 Мб
