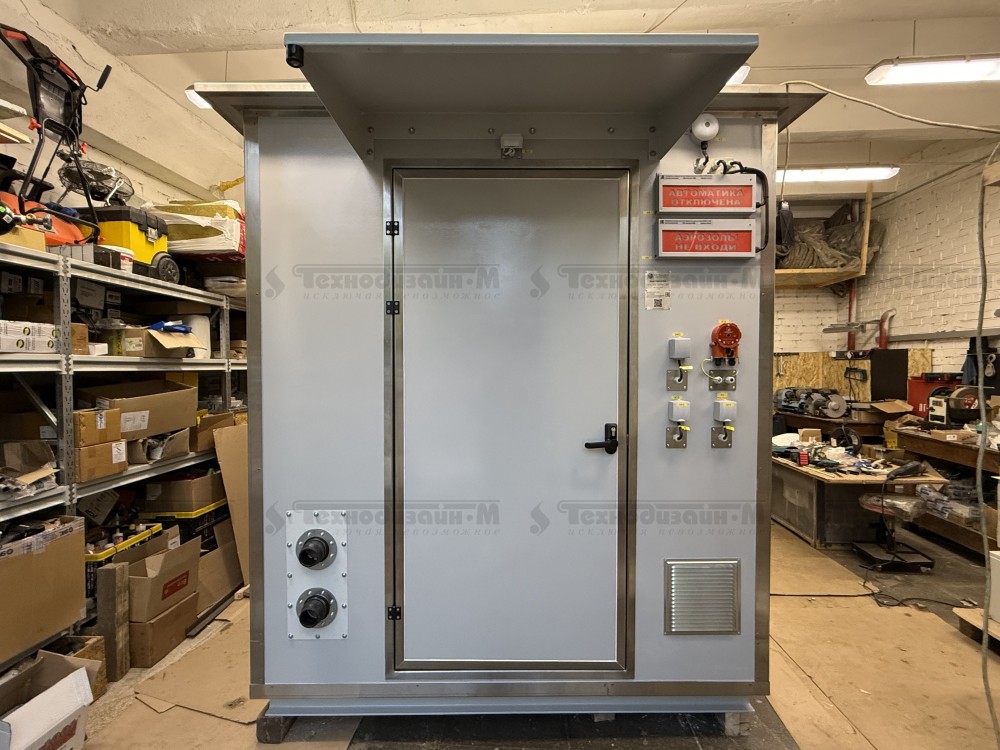

Шкаф ТШВП-243522, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВП-243522 – яркий представитель семейства крупногабаритных шкафов, разрабатываемых и изготавливаемых силами компании ООО «Технодизайн-М».
Шкаф представляет собой сварную рамную конструкцию, на которой установлены теплоизоляционные панели.
Для удобства обслуживания и эксплуатации предусмотрены рым-болты в крыше шкафа, козырьки над входной дверью и внешним блоком кондиционера.
Необходимый форм-фактор и размеры шкафа выполняются по требованиям каждого конкретного заказчика.

Общие габаритные размеры шкафа:

Высота – 2,4 метра;

Ширина – 2,2 метра;

Длина – 3,5 метра.

Приточно-вытяжная вентиляция конвекционного типа. Для обеспечения воздухообмена в стандартном режиме эксплуатации;
Принудительная вентиляция и кондиционер. Для обеспечения воздухообмена в случае критического повышения температуры внутри шкафного пространства и продувки перед посещением шкафа обслуживающим персоналом;
Щит собственных нужд. Для подачи и распределения питания 220В/380В. Основное оборудование, освещение, нагреватели, розетки, переключатели, расположенные как внутри, так и снаружи шкафа;
Комплект предустановленного оборудования системы пожарной сигнализации и пожаротушения;
Защитное заземление.
- поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;
  Решения
- изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;
- климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;
- системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;
- организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;
- ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;
- И многое другое.

Шкаф ТШВП-243522 представляет собой оболочку с установленным комплектом оборудования различных систем: освещения, обогрева, вентиляции, кондиционирования и т.п. и предназначен для установки различного аналитического, измерительного и иного оборудования и обеспечения его работоспособности вне зависимости от погодных и антропогенных факторов окружающей среды.

Конструктивно шкаф представляет собой замкнутую оболочку из сварного металлического каркаса, обшитого теплоизоляционными панелями. Шкаф имеет единое внутреннее пространство без разделения внутренними перегородками.

Для обеспечения доступа в составе шкафа установлена одна входная дверь.

Для обеспечения возможности установки внешнего блока кондиционера на стенке шкафа установлен монтажный кронштейн.

Над входной дверью и монтажным кронштейном кондиционера установлены защитные козырьки.

Для обеспечения электрического питания входящего в состав шкафа оборудования внутри расположен электрический щит собственных нужд (далее – ЩСН). Открывание/закрывание двери ЩСН осуществляется с помощью специального ключа.

Для подключения линий электрических кабелей заказчика предусмотрен монтажный пенал с предустановленным комплектом кабельных вводов серии PG (пластик), предназначенных для установки небронированного кабеля, проложенного без металлорукава, с внешними диаметрами 6-11 мм (кабельные вводы М20) и 11-17 мм (кабельные вводы М25). В монтажном пенале имеется свободное пространство, предназначенное для возможности самостоятельной установки заказчиком кабельных вводов и иных проходок по своему усмотрению.

Для подключения линий подачи анализируемой среды предусмотрен монтажный пенал с установленными проходными муфтами ГВР (2 линии), предназначенными для прохода трубопроводов внешним диаметром 63-75 мм.

Для обеспечения защитного заземления на цоколе шкафа имеется шпилька М8. Все места подключения защитного заземления дополнительно обозначены знаком электробезопасности «Заземление».

Все электрического оборудование и кабельный план, входящее в состав шкафа ТШВП- 243522 и ЩСН промаркировано в соответствие с обозначениями на схемах ТДМ.910.ТШВП-243522 Э0, ТДМ.910.ТШВП-243522 Э1.

Общие виды шкафа ТШВП-243522 – см. ТДМ.910.ТШВП-243522 Габаритный чертеж, ТДМ.910.ТШВП0243522 Щит собственных нужд, Чертеж общего вида.

Организация электрических соединений/подключений оборудования, входящего в состав шкафа – см. ТДМ.910.ТШВП-243522 Э0, ТДМ.910.ТШВП-243522 Э1.

Перечень электрического оборудования, входящего в состав шкафа – см. ТДМ.910.ТШВП-243522 ПЭ0.

Все вышеперечисленные документы предоставляются заказчику в рамках альбома схем на шкаф ТШВП- 243522, передаваемого комплектно со шкафом ТШВП-243522.


№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры ВхШхГ
2.	- внешние	мм	2380х3510х2010
3.	- внутренние	мм	2120х3150х1850
4.	Масса шкафа, не более	кг	1200
5.	Количество дверей	шт.	1
6.	Конструкция шкафа	-	Сварная металлическая конструкция, обшитая теплоизоляционными панелями
7.	Толщина теплоизоляционного материала (номинальная), не менее	мм	30
8.	Степень защиты от климатических воздействий, не ниже	-	IP 56
9.	Цвет	-	RAL 7035 (металлоконструкции) RAL 7035 (цокольная часть) RAL 7035 (теплоизоляционные панели)
10.	Температура эксплуатации	°C	-40 … +40
	Вентиляция
11.	Естественная приточно – вытяжная	-	Вент. отверстия с шиберными заслонками -3 шт.
12.	Искусственная вентиляция	-	Вентилятор (1 шт.) с шиберной заслонкой в стенке шкафа.
13.	Наличие и тип фильтров	-	Фильтры во всех вентиляционных каналах. Тип фильтра - G3.
14.	Кондиционирование	-	Кондиционер – 1 шт.
	Обогрев
15.	Количество нагревателей	шт.	2
16.	Тип электрического нагревателя	-	Электрические конвекторы.
17.	Мощность одного электрического нагревателя	Вт	500
18.	Управление	-	Раздельное, термостат на каждом электрическом конвекторе.
	Электрическое питание
19.	Напряжение питания	В	230
20.	Потребляемая мощность, не более	Вт	2500

Согласно ОЛ и ТЗ на стадии проектирования.
