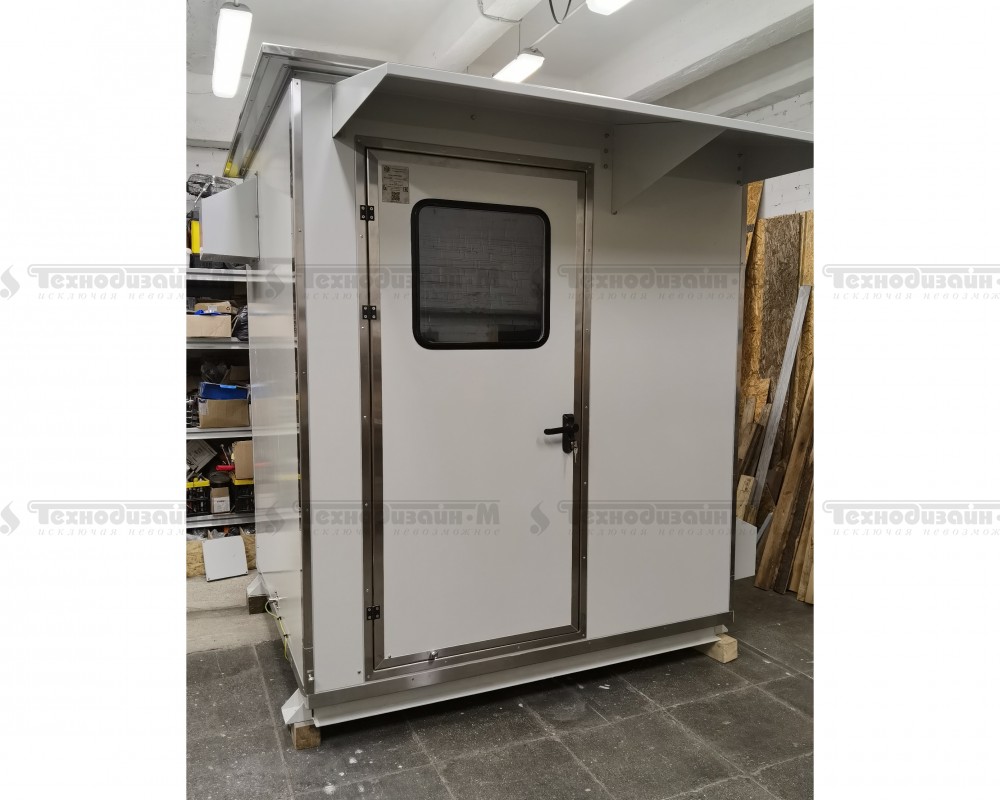

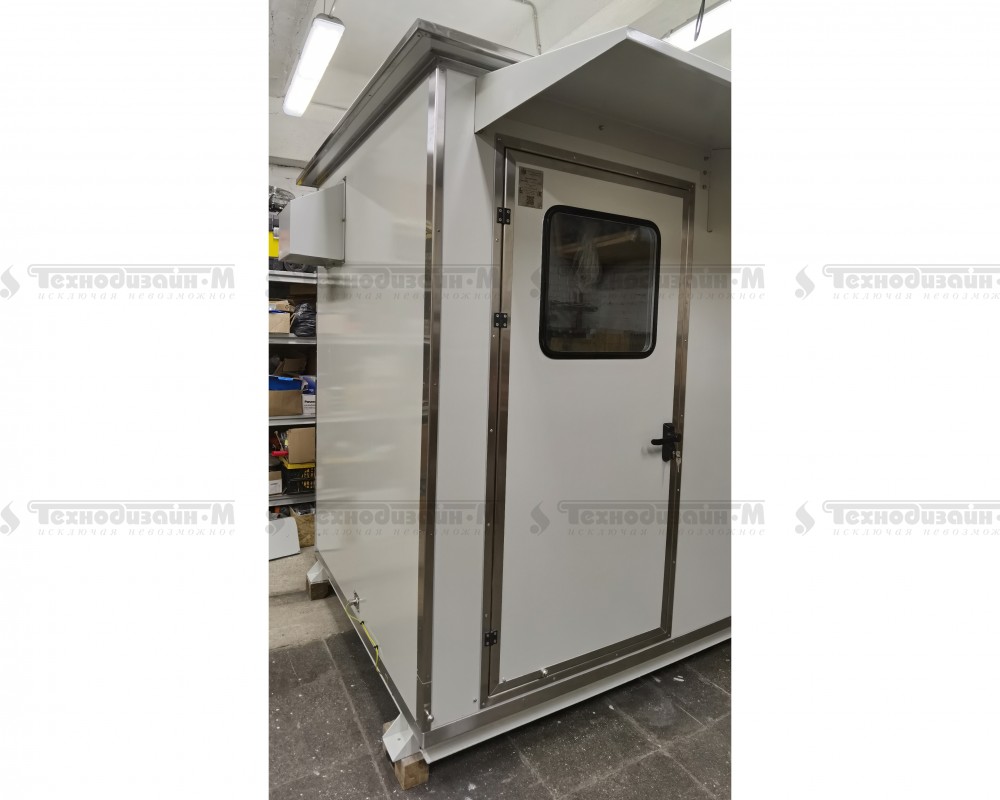

Шкаф ТШВП-232018 представляет собой сборное изделие из металлического сварного каркаса, металлического сварного цоколя и пластиковых теплоизоляционных панелей.
Конструкция шкафа представляет собой замкнутый объем в форме параллелепипеда, где каждой гранью является теплоизоляционная пластиковая панель, что обеспечивает высокую герметичность изделия.
Основные металлические сварные конструкции шкафа (цоколь, рама) выполнены из углеродистой стали, покрытой защитным лакокрасочным покрытием, устойчивым к воздействиям температуры, влаги и иных атмосферных воздействий.
Дополнительные металлические конструкции шкафа (козырек, шиберы естественной и принудительной вентиляции и т.п.) выполнены из углеродистой стали, покрытой порошковым лакокрасочным покрытием, устойчивым к воздействиям температуры, влаги и иных атмосферных воздействий.
Защитные и декоративные уголки и П-образные профили, установленные по ребрам всех граней шкафа, а также двери и сама дверная коробка выполнены из нержавеющей стали.
Пол шкафа выполнен из рифленого металла. Тип нанесенного рифления – «чечевица». Материал листа – углеродистая сталь, покрытая защитным лакокрасочным покрытием, устойчивым к воздействиям температуры, влаги и иных атмосферных воздействий.
Для обеспечения высокой степени защиты, обеспечиваемой оболочкой шкафа, вентиляционные отверстия и шиберные заслонки систем естественной и принудительной вентиляции укрыты за дополнительными защитными кожухами (всего 2 шт.).
Для защиты персонала и установленного оборудования, на лицевой грани шкафа установлен защитный козырек.
Для установки навесного оборудования заказчика предусмотрены установленные strut-профили размером 41х21х1,5мм. Профили, установленные внутри шкафа выполнены из углеродистой стали с цинковым защитным покрытием; профили, установленные снаружи шкафа, выполнены из нержавеющей стали. Количество и место установки профилей согласовано с заказчиком и отображено на чертежах общего вида в составе альбома схем ТДМ.929.ТШВП-232018, передаваемого заказчику комплектно со шкафом.
В двери шкафа установлено смотровое окно. Для открытия закрытия двери предусмотрена ручка. Комплект ключей от дверного замка передается заказчику комплектно со шкафом.
Для монтажа шкафа на рабочей поверхности в цоколе предусмотрено 4 монтажных уголка с отверстиями диаметром 13мм, по 2 шт. на один монтажный уголок (всего 8 отверстий). Расположение монтажных уголков и монтажных отверстий – см. на чертежах общего вида в составе альбома схем ТДМ.929.ТШВП-232018, передаваемого заказчику комплектно со шкафом.
Для возможности транспортировки шкафа в крыше предусмотрены 4 рым-болта.
Крыша шкафа – плоская, угол наклона отсутствует. Крыша козырька – скатная, угол наклона не менее 12 градусов.
В цоколе шкафа предусмотрены шпильки(болты) заземления. Расположение шпилек (болтов) заземления и размер резьбы шпильки (болта) – см. на чертежах общего вида в составе альбома схем ТДМ.929.ТШВП-232018, передаваемого заказчику комплектно со шкафом.
В полу шкафа предусмотрено несколько сливных отверстий.
