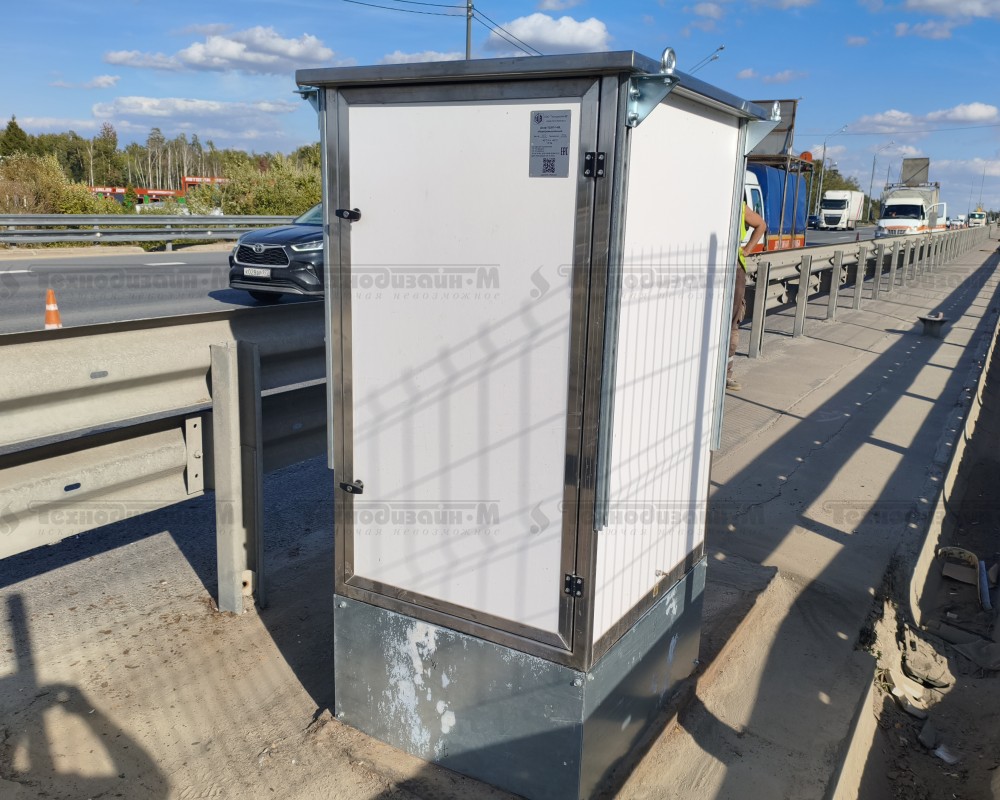

Шкаф ТШВП-1489 всепогодный теплоизолированный, пр-во ООО «Технодизайн-М», Россия

Эксклюзивное решение, максимальная эффективность и универсальность.
Шкафы имеют разрешительную документацию для эксплуатации в общепромышленных и взрывоопасных зонах.

Отличительные особенности шкафов ТШВП:
1. Изготавливаются из армированного стекловолокном полиэстера горячего прессования (SMC-материал) с теплоизоляцией на основе PIR (пенополиизоцианурат) или полиуретановой пены.
2. Необходимый форм-фактор, готовая или разборная конструкция изготавливаются по ОЛ, ТЗ заказчика, согласуется на стадии проектирования.
Возможность поставки разборной конструкции позволяет устанавливать данные шкафы на крышах зданий и в других труднодоступных местах.
3. Использование пластиковых панелей и дополнительных элементов шкафа из нержавеющей стали позволяет эксплуатировать данные изделия в жёстких климатических условиях, в том числе:
- слабые растворы кислот и щелочей,
- морская вода,
- химические реагенты.
Благодаря этому, эксплуатационные свойства шкафов ТШВП остаются без изменений в течение длительного срока эксплуатации.
4. Конструкция шкафа выполнена таким образом, что данные изделия имеют:
- максимальный коэффициент герметичности (по сравнению с металлическими шкафами с порошковой покраской и шкафами из металлических сэндвич панелей),
- минимальное количество мостиков холода.
Что влечёт за собой значительную экономию расхода электроэнергии в случае использования систем обогрева и охлаждения.
5. Шкафы ТШВП обладают максимальным коэффициентом прохождения электромагнитных/радио волн и при этом обеспечивают минимальные фазовые искажения.

В связи с этим, наши шкафы могут использоваться для установки в них различного электронного оборудования для передачи и приёма сигналов в широком диапазоне частот (мобильная связь, скоростной интернет, радиосвязь и т.д.).

Гарантия на данные изделия составляет от 10 лет и больше.

Шкаф ТШВП-1489 используется в качестве защитной оболочки и обеспечения необходимых условий эксплуатации размещаемого в нём оборудования:

оборудование и системы для автоматического контроля выбросов или сбросов загрязняющих веществ городских, дорожных, производственных служб;

на нефтехимических и газоперерабатывающих производствах;

в энергетике;

на горно-обогатительных комбинатах (ГОК);

добывающих производствах;

водоканалах;

канализационных насосных станциях (КНС);

городских и промышленных комплексах очистных сооружений (КОС);

дорожные коммутационные шкафы;

шкафы автоматики;

телекоммуникационное оборудование различного назначения (роутеры, коммутаторы 3G-5G, Wi-Fi);

базовые станции сотовой, релейной и радио связи;

системы видеоконтроля и регистрации (фотовидеофиксация) для ЦОДД;

оборудование ИТС (информационно-техническое сопровождение) и АСУДД (автоматизированные системы управления дорожным движением);

оборудование и системы весогабаритного контроля;

оборудование ситуационных центров и ЦОД (центров обработки данных);

путевые ящики, боксы, релейные и аппаратные шкафы для железной дороги и метрополитена;

на речном и морском транспорте;

в фармакологии и производстве лекарств;

производстве чистых газов;

в микроэлектронике.

Условия эксплуатации и основные характеристики:

Температура окружающей среды – от -70°C до +65°C;

Степень защиты от климатического воздействия по ГОСТ 14254-96 – IP54-IP67.

Изготавливаются из сэндвич-панелей:
- армированный полиэстер/стеклопластик;
- утеплитель ПИР/ЭППС;
- углы и торцы усилены профилем из нержавеющей стали.

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры внешние, ВхШхГ	мм	1400х800х900
2.	Габаритные размеры внутренние, ВхШхГ	мм	1340х740х840
3.	Габаритные размеры общий, ВхШхГ	мм	1400х900х1000
4.	Масса шкафа, не более	кг	100
5.	Количество дверей	-	Две двери с углом максимального открытия 120°
6.	Материал корпуса	-	Армированный стекловолокном полиэстер горячего прессования, толщина - 1,5 мм (внутри и снаружи).
7.	Утеплитель, толщина	мм	Пенополистирол экструдированный, 30
8.	Цвет шкафа	-	RAL 9003 (белый)
9.	Торцы шкафа	-	Нержавеющая сталь AISI304
10.	Степень защиты от климатических воздействий, не ниже	-	IP54
11.	Диапазон температур эксплуатации	°C	-40 … +40*
* Указано для шкафа в поставляемой комплектации. Диапазон температур эксплуатации шкафа снижается до диапазона температуры эксплуатации устанавливаемого в шкафу оборудования.

Согласно ОЛ и ТЗ на стадии проектирования.
