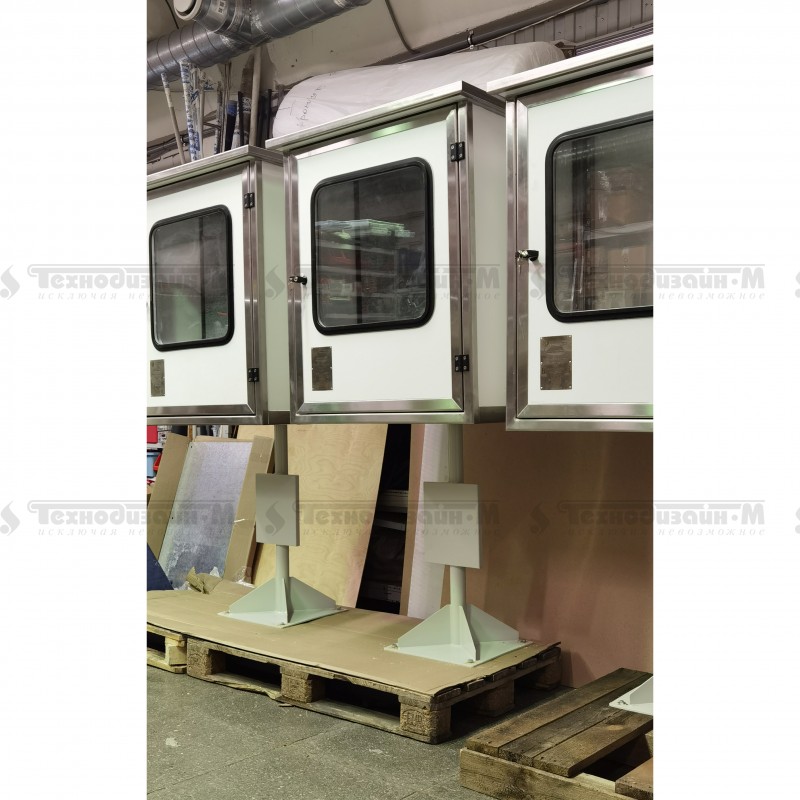

Шкаф ТШВП-1084 всепогодный теплоизолированный, пр-во ООО «Технодизайн-М», Россия

Шкаф ТШВП-1084 утеплённый, атмосферостойкий, всепогодный.

Шкаф и всё оборудование, входящее в комплект поставки, имеют:
1. Сертификат соответствия требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
2. Декларация о соответствии требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
3. RU C-RU. AЖ58. В.02305/22, Серия RU №0362901. Срок действия с 08.02.2022 по 07.02.2027, выдан ООО центр «ПрофЭкс»;
4. ЕАЭС N RU Д-RU.PA07. В.42282/22. Срок действия с 19.10.2022 по 16.10.2027, выдан испытательной лабораторией «Испытательная лаборатория «Альянс», ООО «Альянс».

Согласно ОЛ и ТЗ на стадии проектирования, возможна разработка дополнительной комплектации технологической и электрической схем, в том числе:

поставка КИПиА, аналитики, хроматографии, телекоммуникационного, телеметрического и прочего оборудования;

изготовление и поставка термоизолированных линий ТДМ-ТИЛ, производство ООО «Технодизайн-М», Россия для отбора и возврата пробы;

климатическое оборудование, термостабилизаци пробы в системе пробоподготовки (СПП), пробоотборные зонды, систем контроля загазованности;

системы фильтрации, продувки и промывки на базе стандартных решений (СР) ООО «Технодизайн-М»;

организация управления через локальный контроллер и прикладное ПО, разработанное специалистами ООО «Технодизайн-М» и другие инженерные решения;

ТДМ-КВОП - система продувки (Exp) для взрывоопасных зон с контроллером и прикладным ПО, производство ООО «Технодизайн-М»;

И многое другое.

Шкаф ТШВП-1084 предназначен:

для установки в общепромышленной и взрывоопасной зоне;

для размещения и эксплуатации оборудования различного функционального назначения, в том числе - приборов, средств измерения и контроля, телекоммуникационного оборудования, устройств сотовой, релейной, радио связи, автоматики, систем видеоконтроля и регистрации, КИП и А, запорно-регулирующей арматуры, фланцевых соединений и другого оборудования;

для защиты от физических повреждений, низких и высоких температур, агрессивной среды, несанкционированного доступа и прочего.

№	Наименование	Ед.изм	Значение
1	2	3	4
1.	Габаритные размеры внешние, ВхШхГ	мм	1000х800х400
2.	Габаритные размеры внутренние, ВхШхГ	мм	940х740х340
3.	Габаритные размеры трубной стойки, ВхШхГ	мм	1800х400х400
4.	Масса шкафа со стойкой, не более	кг	120
5.	Количество дверей	-	Одна дверь с углом максимального открытия 120°
6.	Материал корпуса	-	Армированный стекловолокном полиэстер горячего прессования, толщина - 1,5 мм (внутри и снаружи).
7.	Утеплитель, толщина	мм	Пенополистирол экструдированный, 30
8.	Цвет шкафа	-	RAL 9003 (белый)
9.	Торцевые и угловые накладки	-	Нержавеющая сталь AISI304
10.	Маркировка взрывозащиты (при наличии)		II Gb X
11.	Степень защиты от климатических воздействий, не ниже	-	IP65
12.	Диапазон температур эксплуатации	°C	-47 … +40*
* Указано для шкафа в поставляемой комплектации. Диапазон температур эксплуатации шкафа снижается до диапазона температуры эксплуатации устанавливаемого в шкафу оборудования.

Согласно ОЛ и ТЗ на стадии проектирования.

Сведения о сертификации на шкафы ТШВ, ТШВП, пр-во ООО "Технодизайн-М", РоссияРазмер: 378 Кб

Зав. №2291 ТДМ.925.ТШВП-1084 Ex ПС (паспорт) Размер: 4 Мб
