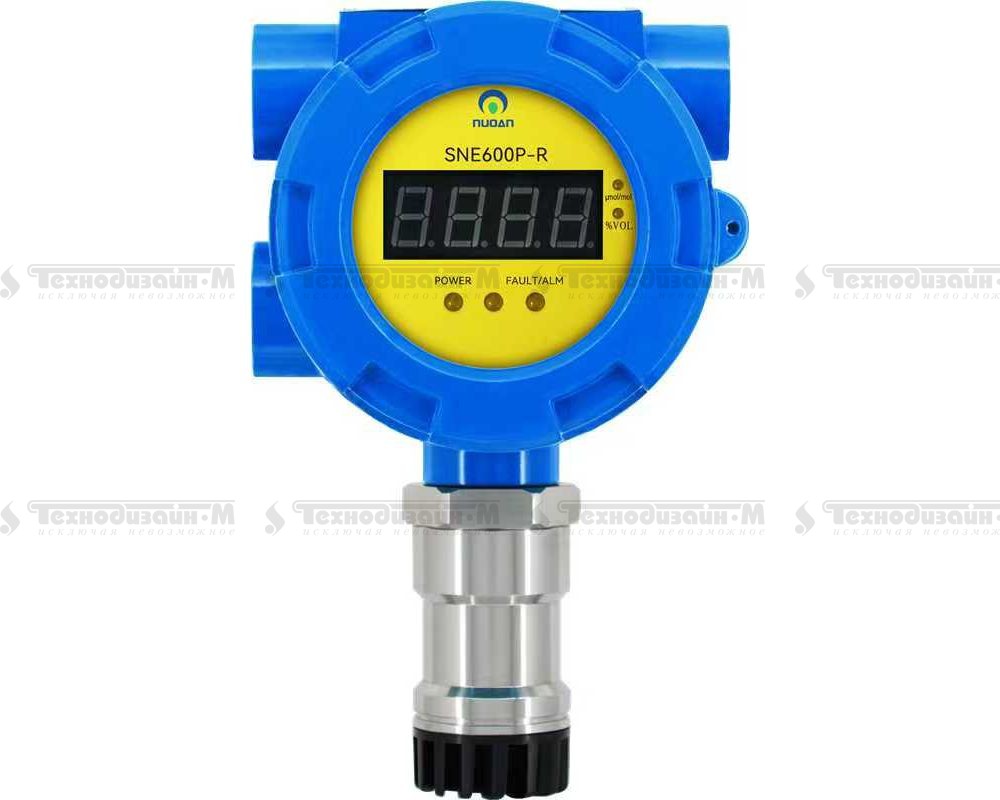

Стационарный газоанализатор Nuoan SNE600P-R

Газоанализатор стационарный Nuoan SNE600P-R предназначен для измерения объёмной доли и (или) массовой концентрации токсичных газов и паров органических соединений в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах, подачи предупредительной сигнализации о превышении установленных значений и передачи измерительной информации в виде аналогового или цифрового выходных сигналов. Область применения – взрывоопасные зоны согласно маркировке взрывозащиты.

Газоанализатор SNE600P-R соответствует требованиям ГОСТ 12.2.007.0-75, ГОСТ 13320-81, ГОСТ 27540-87, ГОСТ 26.011-80, ГОСТ Р 52931-2008, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ IEC 60079-1-2013.

Газоанализатор предназначен для стационарной установки. Анализируемая среда – воздух рабочей зоны по ГОСТ 12.1.005-88, а также газовая среда техпроцессов. Режим работы – непрерывный. Метод пробоотбора – диффузионный.

Газоанализаторы обеспечивают выполнение следующих функций:

измерение объёмной доли и (или) массовой концентрации токсичных газов и паров органических соединений в воздухе;

цифровая индикация содержания определяемого компонента в режиме реального времени на дисплее; отображение информации на сигнальных светодиодах;

выдачу унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой концентрации;

выдачу цифровых сигналов по протоколу HART (опционально);

выдачу цифровых сигналов по интерфейсу RS-485 (протокол MODBUS);

замыкание и размыкание контактов реле («сухой контакт») – 2 реле (реле «Порог 1» и совмещённое реле «Порог 2» / «Неисправность»);

самодиагностику электронной схемы и проверку исправности чувствительных элементов с переходом в режим «Неисправность» при обнаружении неисправностей;

индикацию неисправностей и ошибок работы;

хранение градуировочных настроек в памяти SMART-сенсора прибора.

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 18 до 30

Потребляемая мощность, Вт, не более:

- включение, прогрев, режим измерения

- режим работы со светозвуковым оповещателем Nuoan G001 (опционально), при активной сигнализации, дополнительно

3
1

Габаритные размеры (длина х ширина х высота), мм, не

более:

- газоанализатор без опциональных модулей

- газоанализатор cо светозвуковым оповещателем Nuoan G001

195 х 120 х 89

195 х 125 х 89

Масса газоанализатора, кг, не более:

- корпус из алюминия

- корпус из нержавеющей стали

- взрывозащищенный, светозвуковой оповещатель Nuoan G001, дополнительно

1,7

3,5

0,385

Условия эксплуатации:

- температура окружающего воздуха, °С

- температура окружающего воздуха, °С (исполнение с взрывозащищенным, светозвуковым оповещателем Nuoan G001

- относительная влажность, % (без конденсации влаги), не более

- атмосферное давление, кПа

От -55 до +70

От -40 до +70

95

от 80 до 110

Маркировка взрывозащиты

Ex db IIC T6 Gb X /

Ex tb IIIC T80°С Db X

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее:

87 500

1. Газоанализатор стационарный Nuoan SNE600P-R
2. Релейный выход (Порог 1, Порог 2/ Неисправность)
3. Паспорт СИ
4. Руководство по эксплуатации
5. Методика поверки
6. Упаковка
